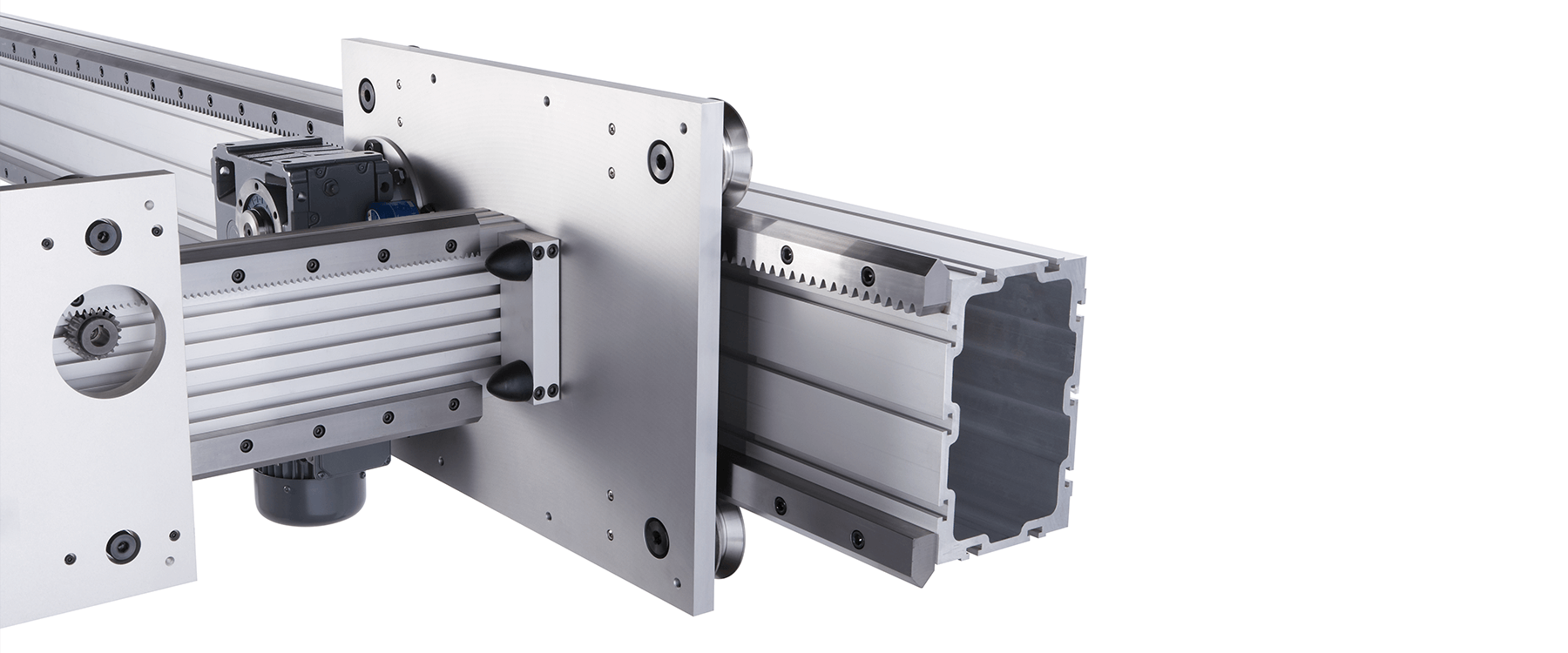

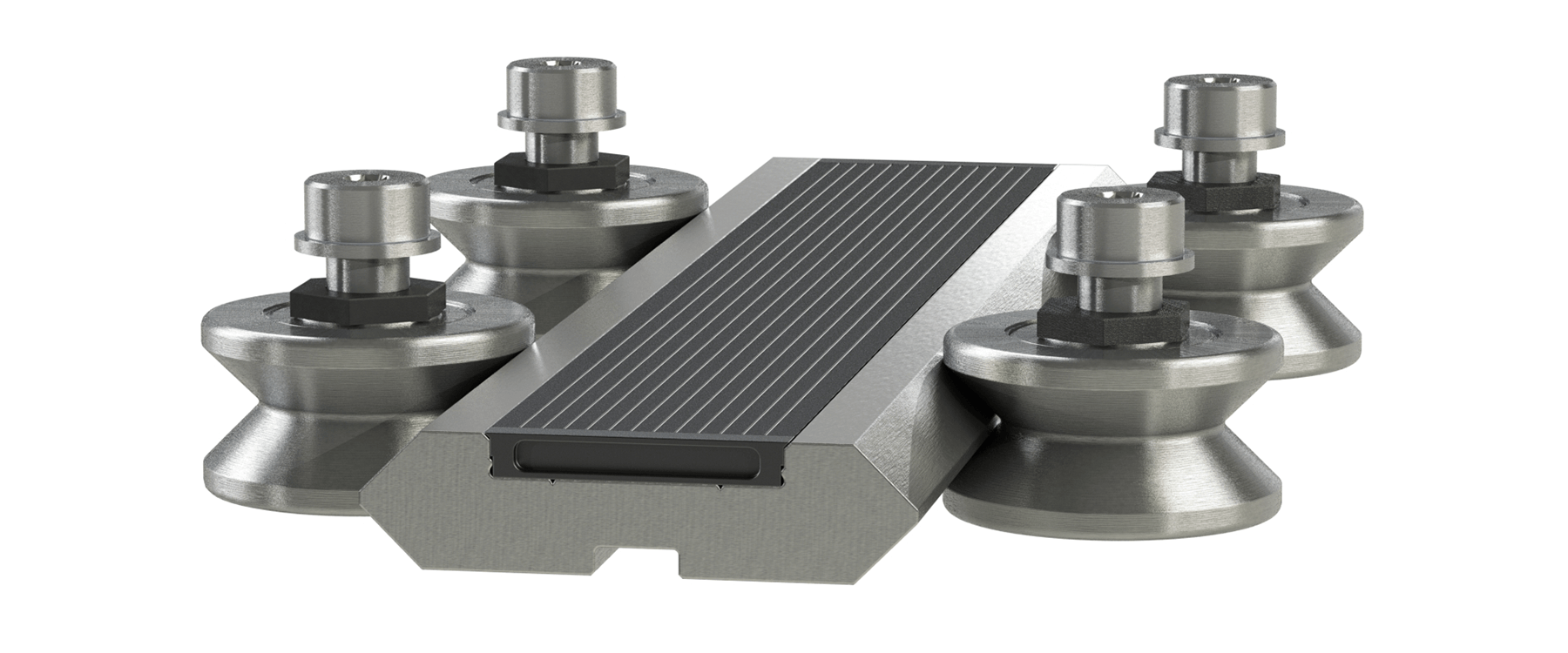

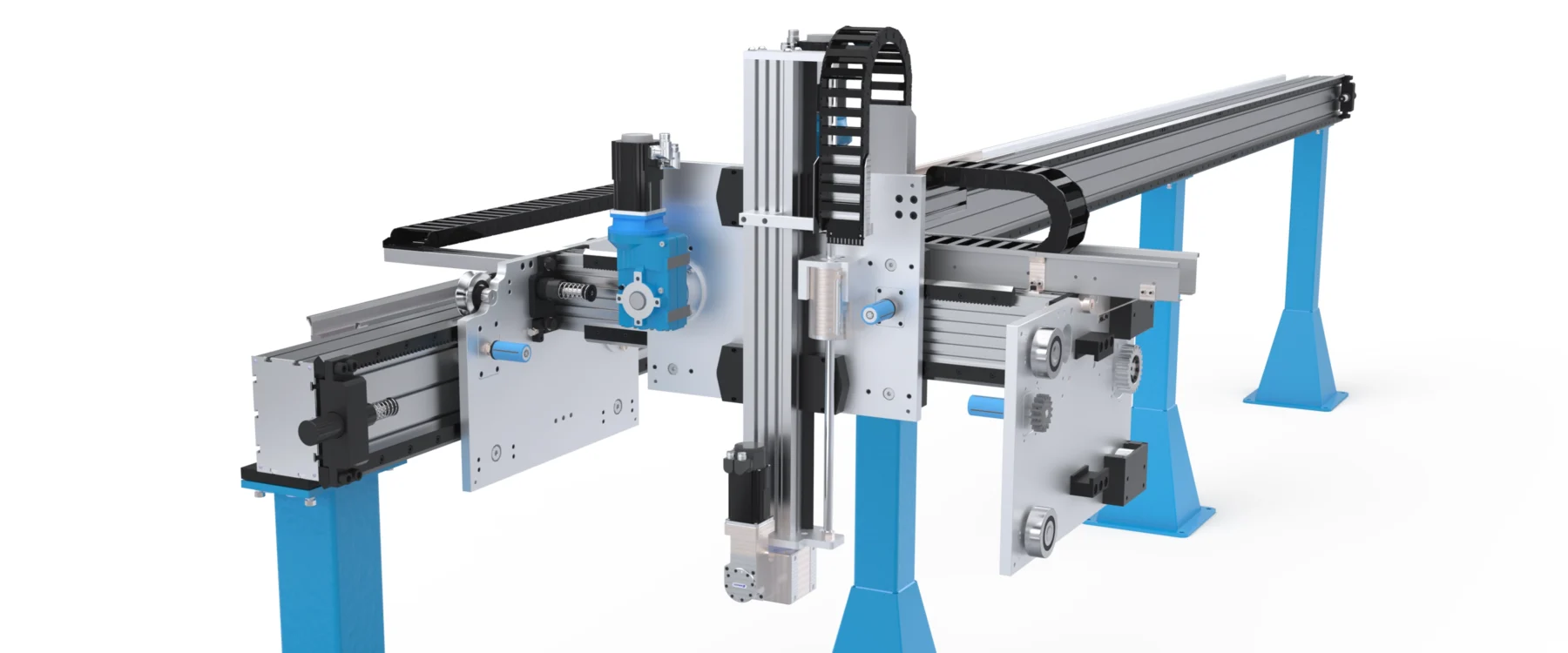

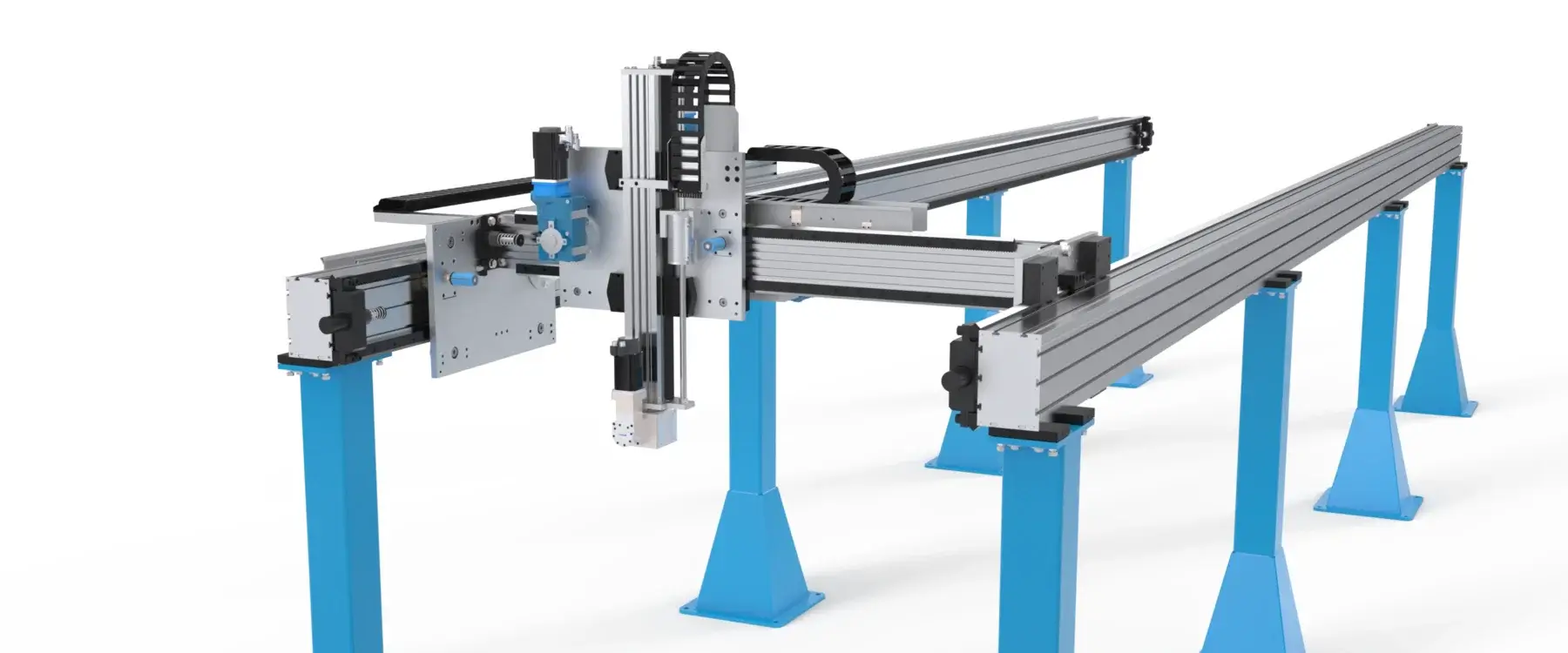

HDS2 – 중하중 리니어 가이드 시스템
×
CAD 모델을 다운로드할 포털을 선택하십시오. HDS2 – 중하중 리니어 가이드 시스템 CAD 모델
로드(부하): 최대 68kN
고속: 최대 4m/s
낮은 유지보수
무제한 길이 가능
긴 시스템 수명
거친 작업환경에서도 원활한 작동 보장
저소음 및 부드러운 주행
셀프-정렬 시스템
다양한 용도의 이송 및 포지셔닝 시스템인 HDS2는 높은 신뢰성과 정확성을 기반으로 무거운 부하를 처리한다.
헤비 듀티 – HDS2는 최대 68kN의 부하를 이송할 수 있어 매우 까다로운 어플리케이션에 적합하다.

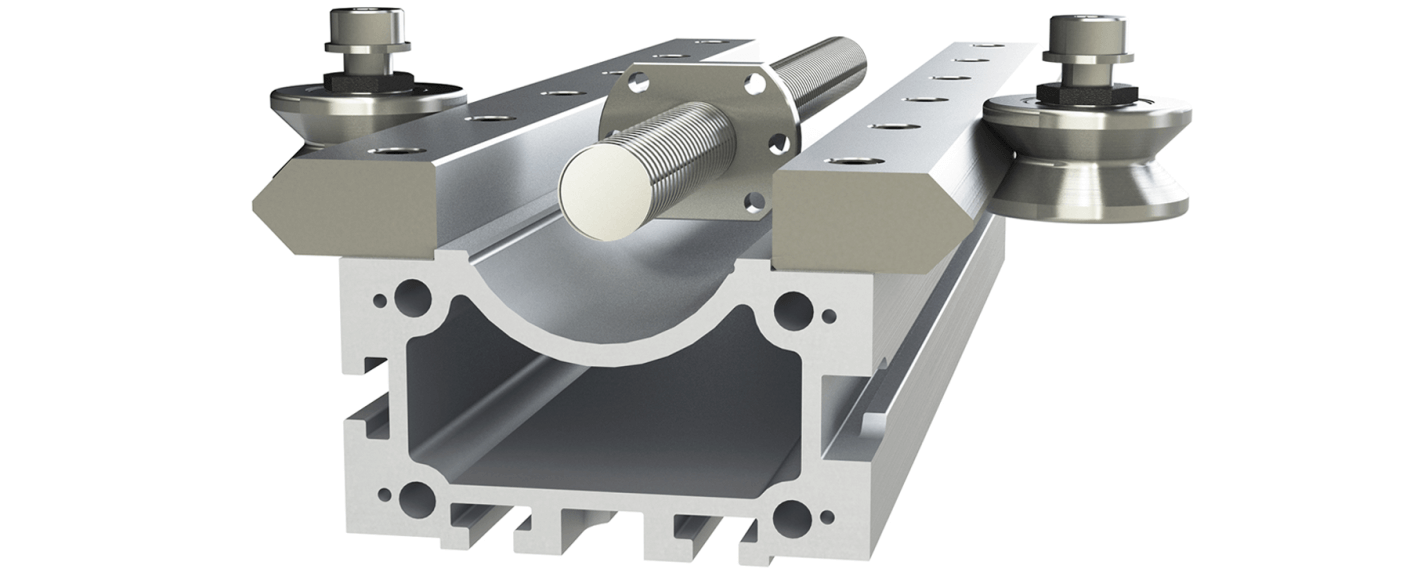

광범위한 선택 및 호환성 – 이 시스템은 캐리지와 베어링, 슬라이드, 플랫 트랙 및 구조용 빔을 포함한 광범위한 구성부품을 제공한다.

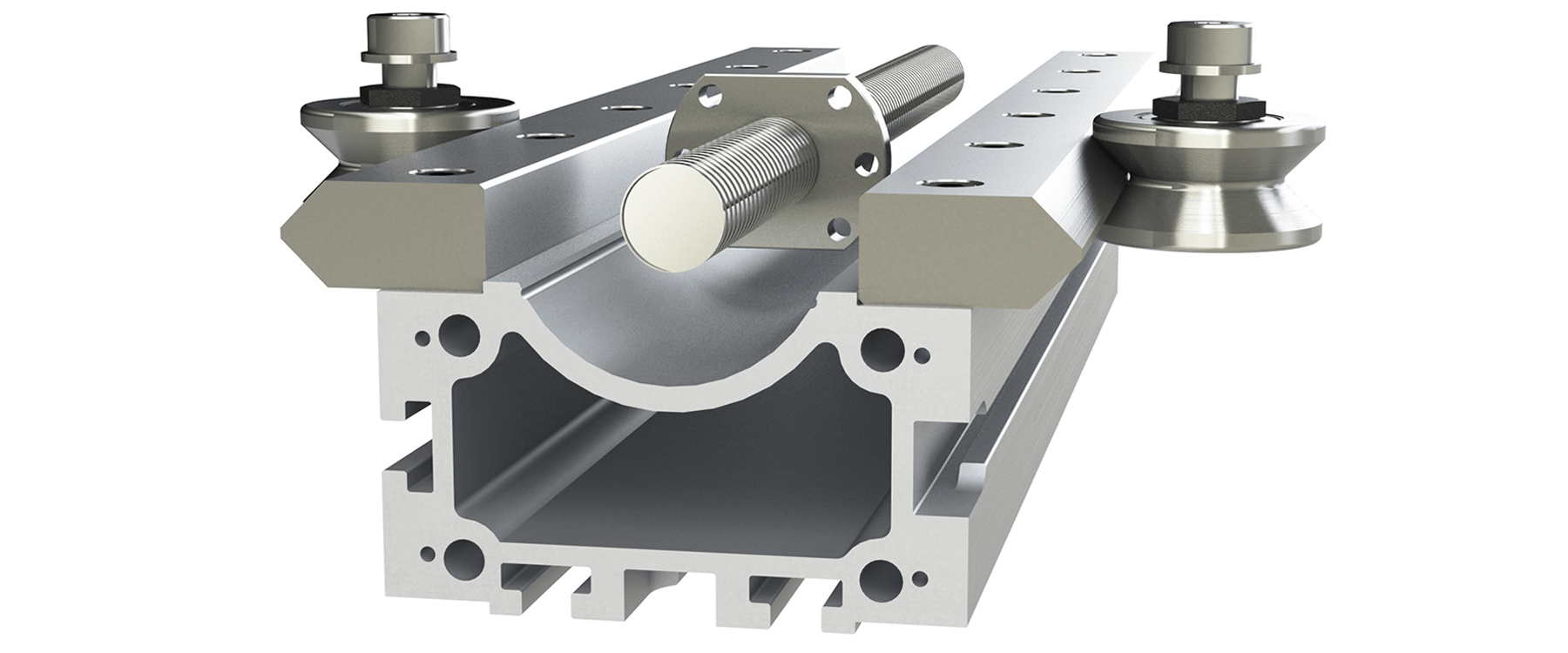

평행설치에 대한 허용 오차 – V 가이드 베어링과 롤러 베어링, 한쪽 축 상의 플랫 트랙 조합은 평행설치 시, 약간의 오차를 허용하므로 설정시간이 단축된다.
낮은 유지보수 및 긴 수명 – V 가이드 기술 덕분에 HDS2제품은 유지보수가 거의 필요하지 않으며, 시스템의 긴 수명이 보장될 뿐만 아니라 이물질이 발생하는 작업환경에도 매우 이상적이다.

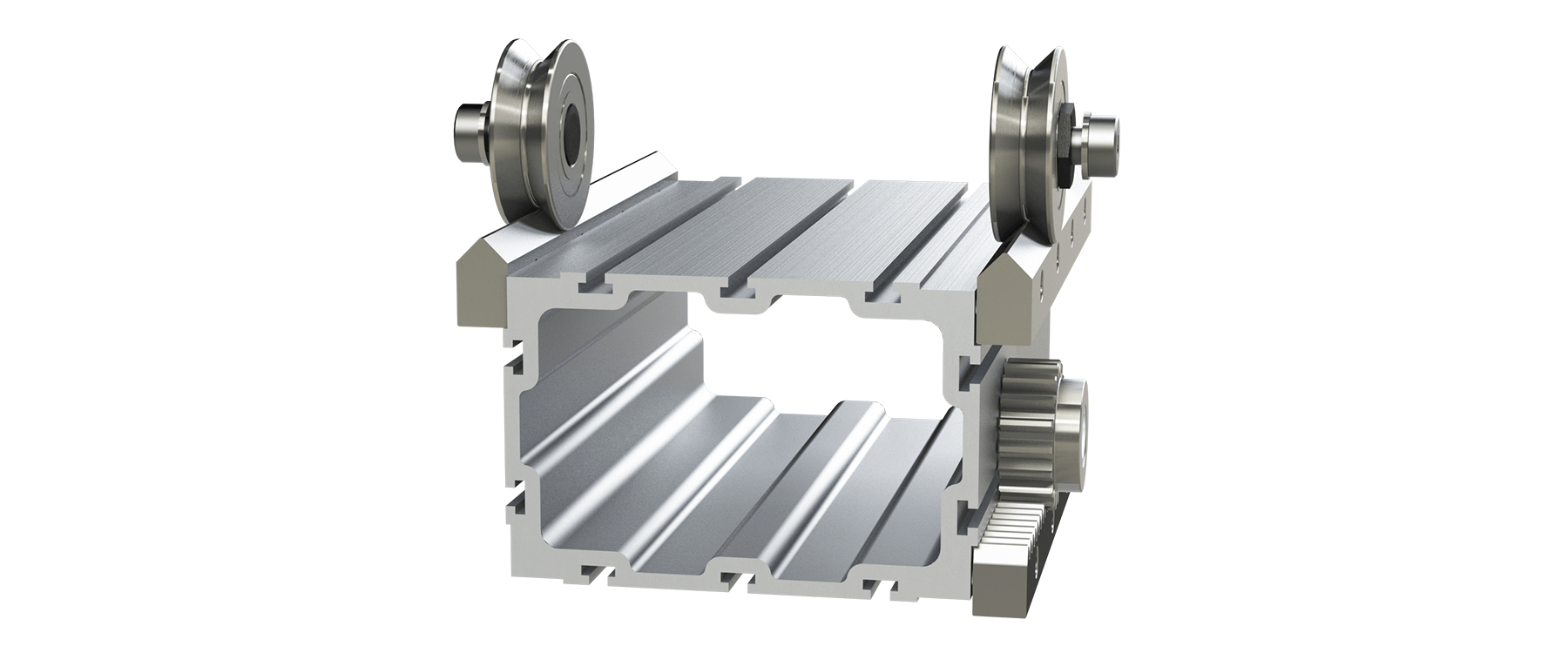

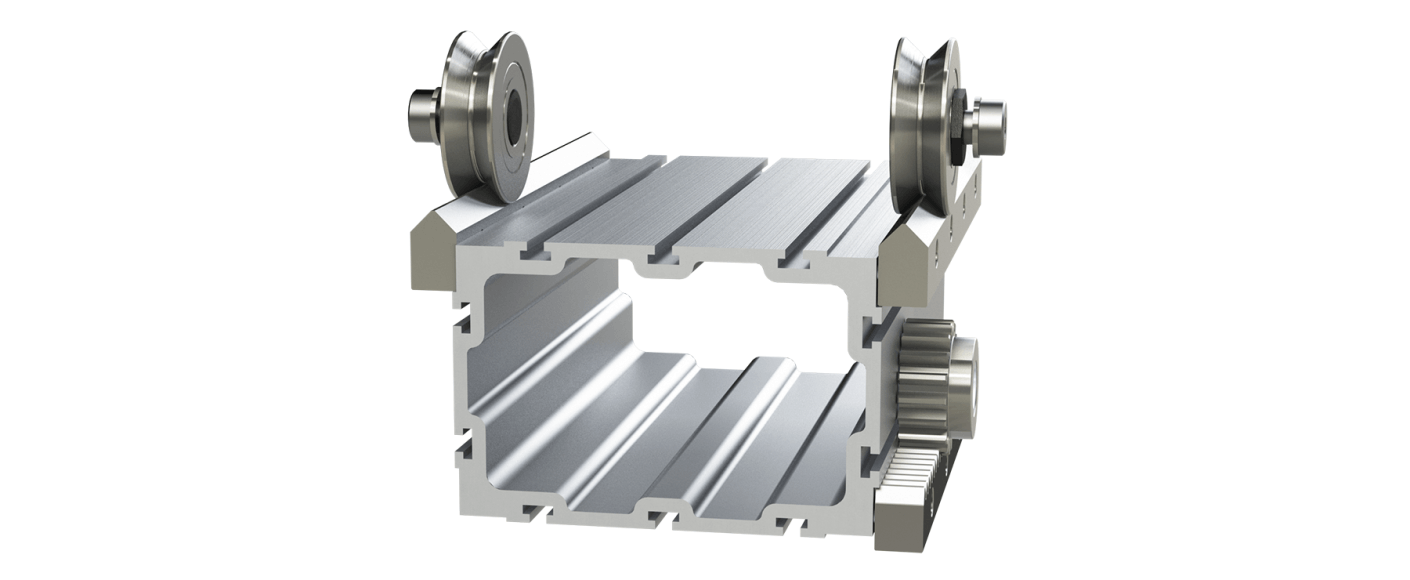

드라이브 옵션 – 간결한 구동 수단으로, 일체형 스퍼나 헬리컬 랙 드라이브를 제공한다.

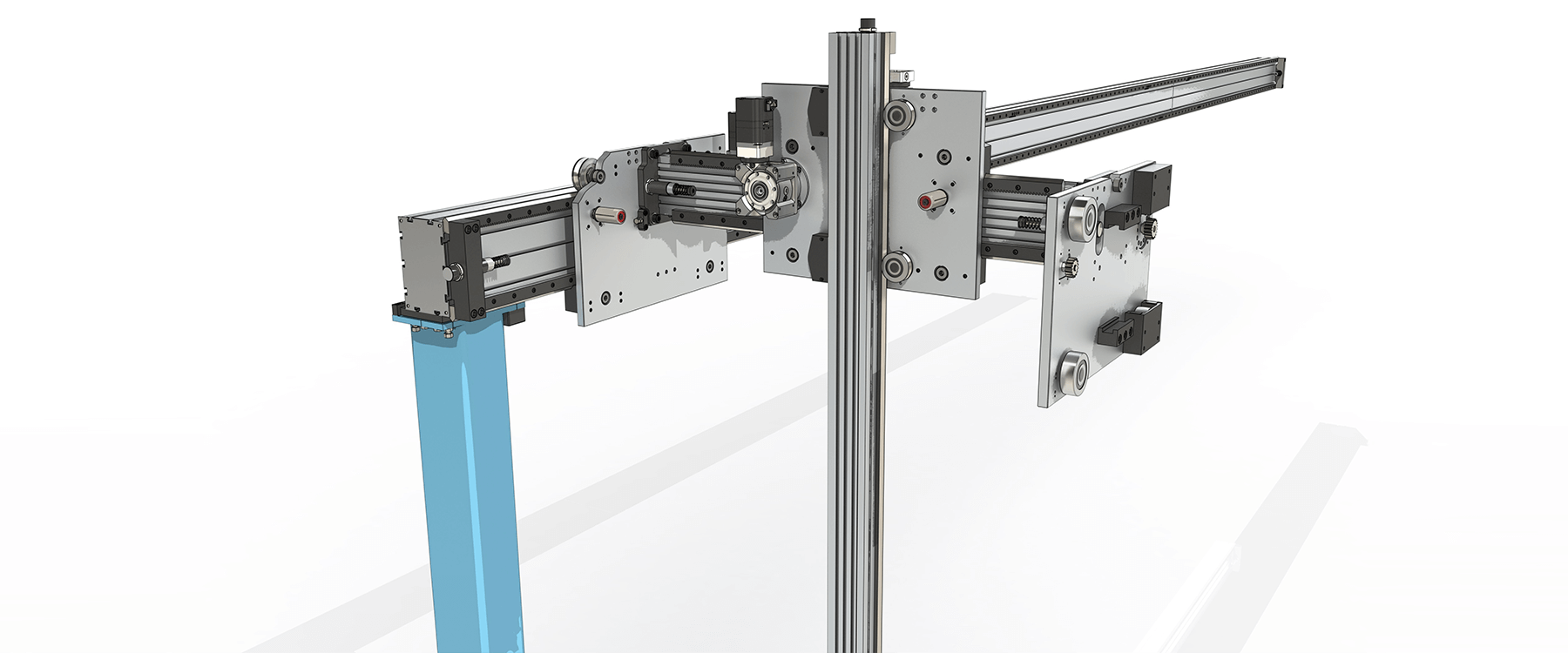

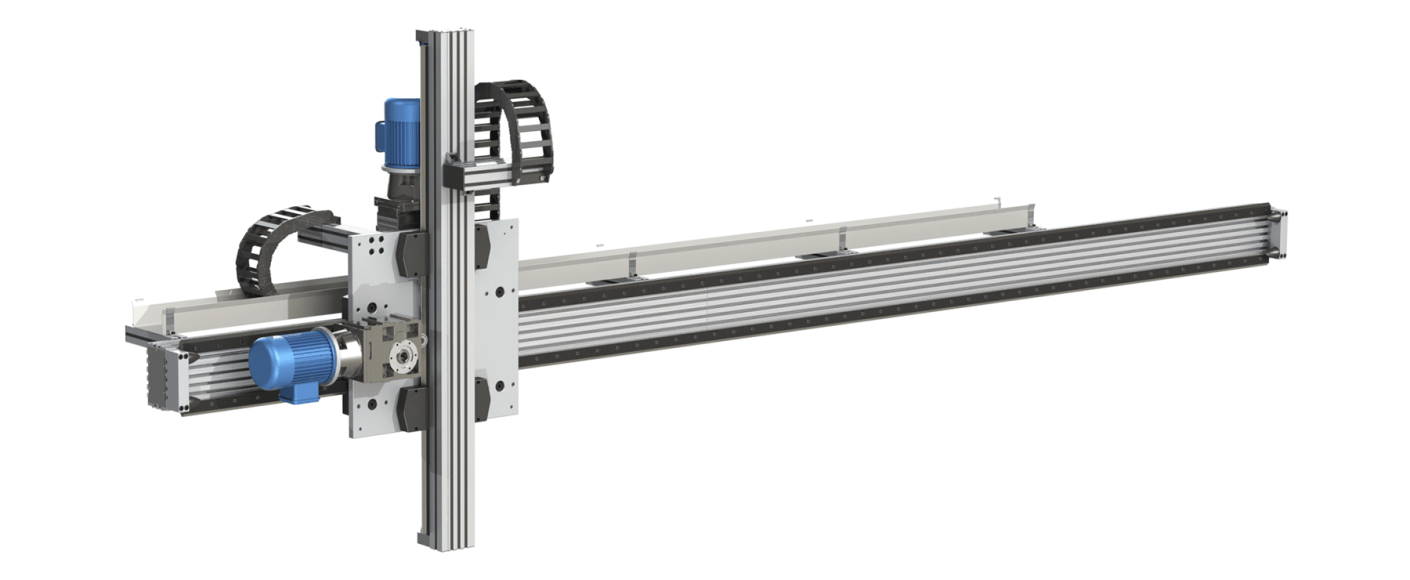

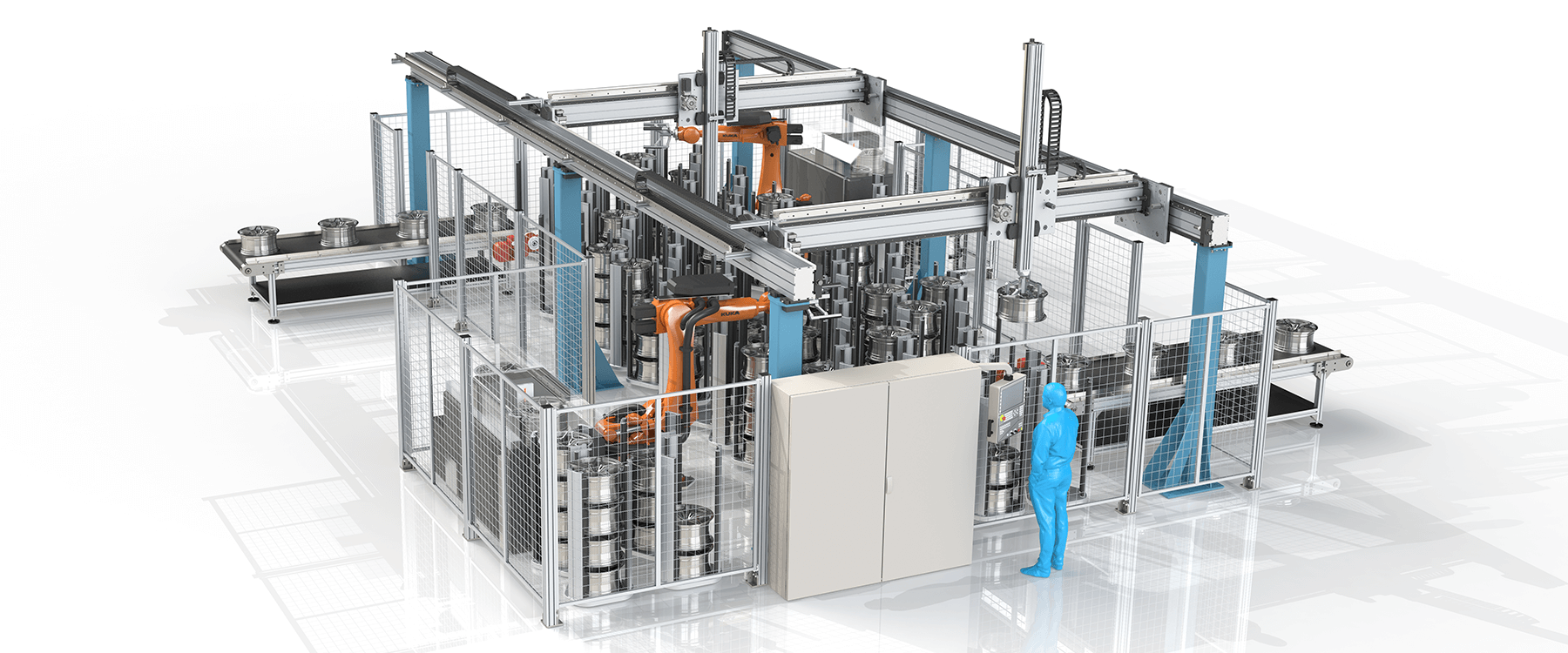

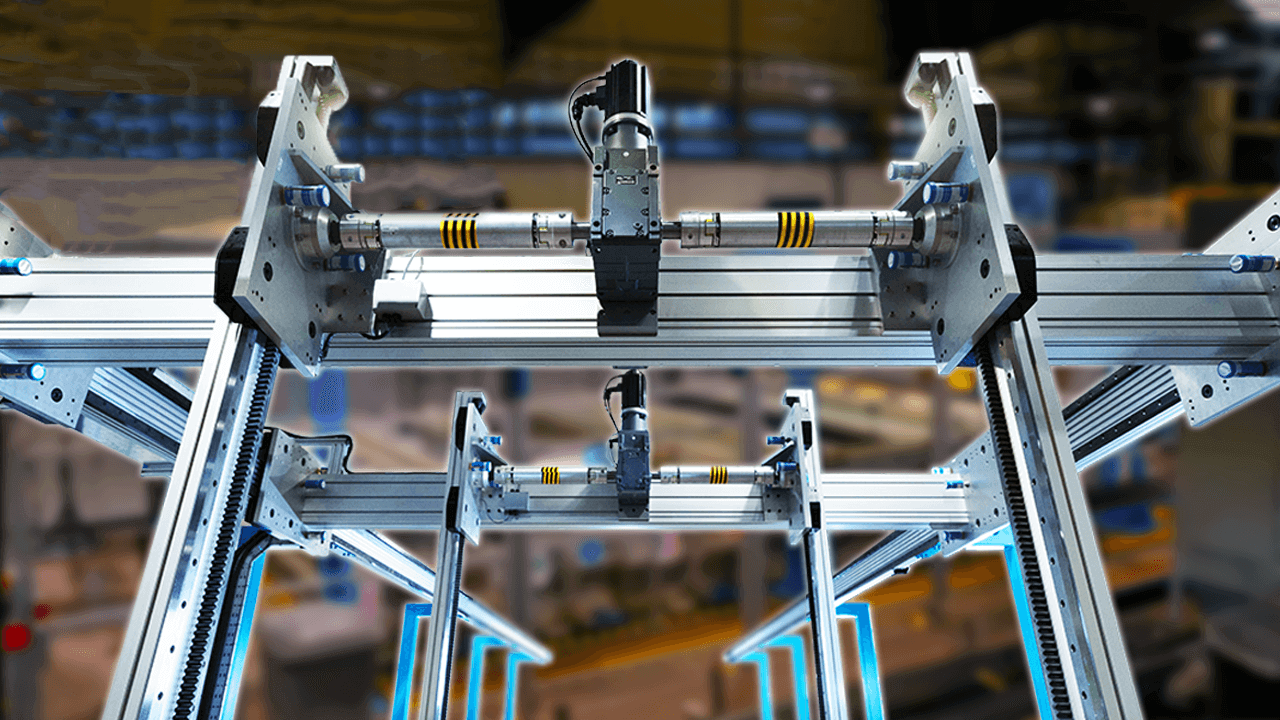

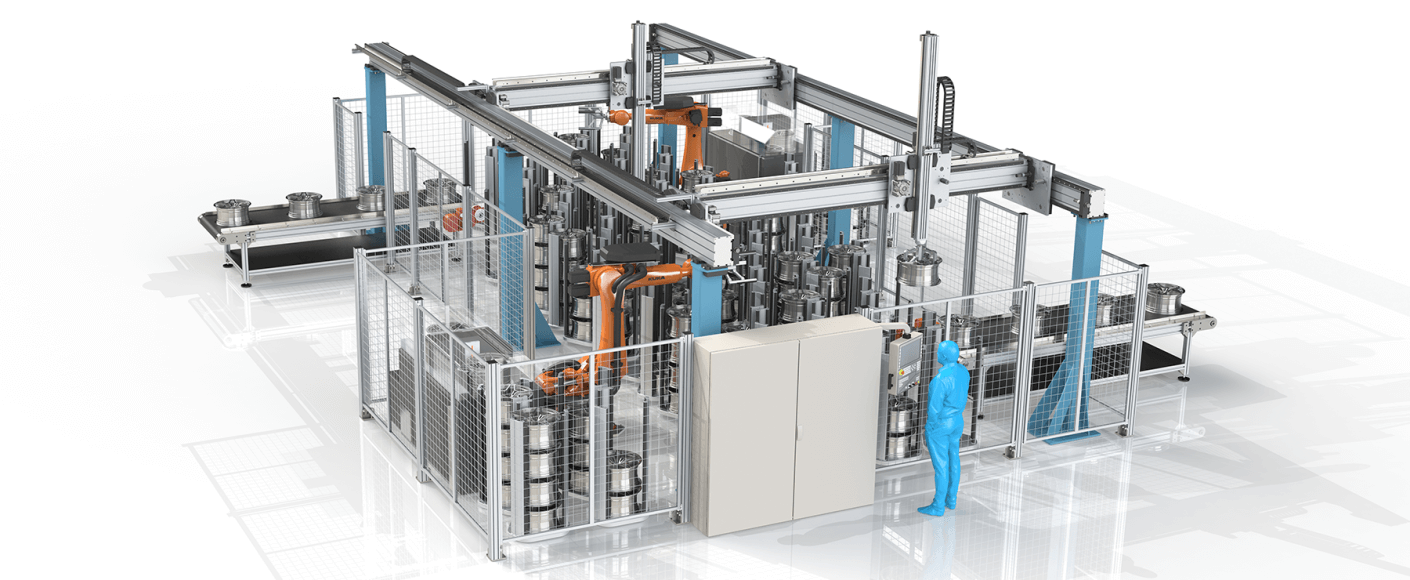

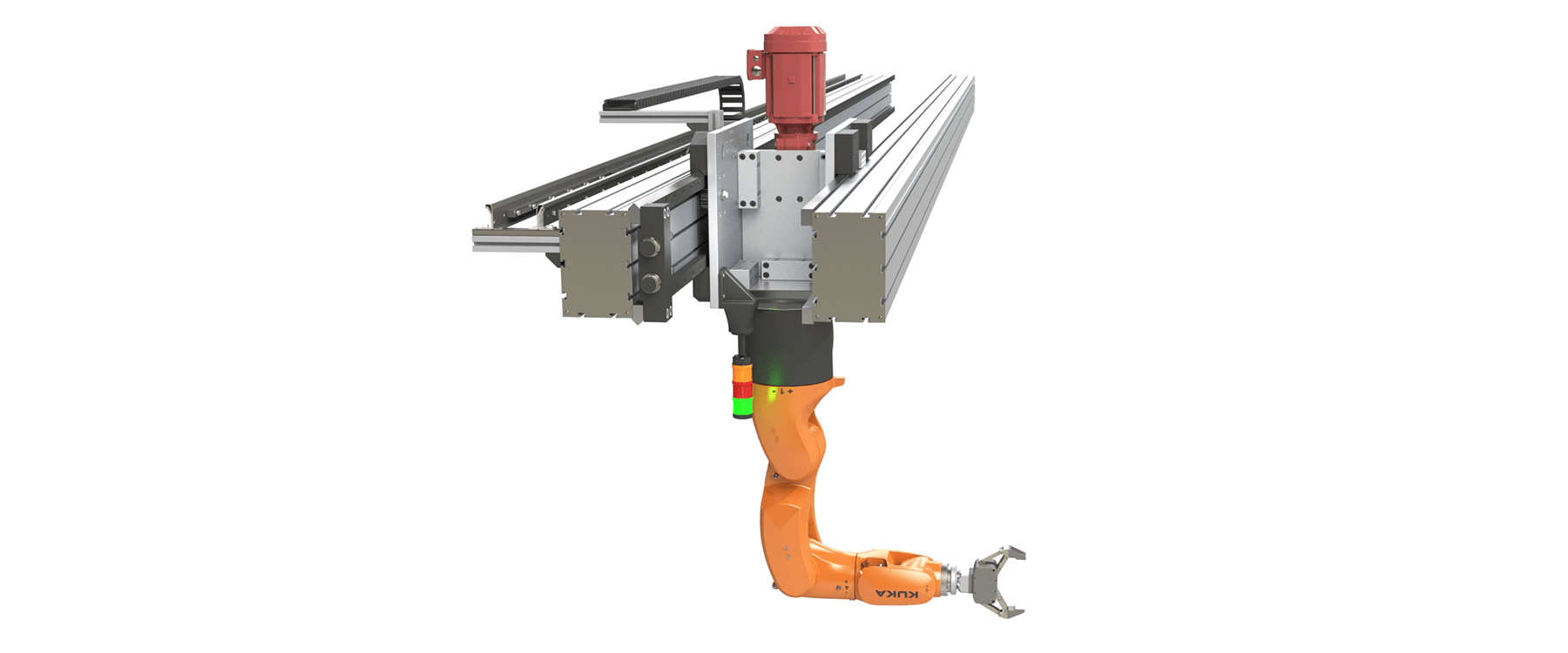

최대 3개의 구동 축이나 픽 & 플레이스 어플리케이션, 팔레타이저, 또는 고정밀 페이로드를 가진 어플리케이션과 같은 대형 갠트리 시스템에 매우 이상적이다.
- 신속한 설치를 위한 조립형 시스템, 또는 개별 부품상태로 모두 주문 가능
- 부식 방지, 스테인레스 스틸 버전 이용 가능
- 축 방향 및 방사형 부하 용량을 높여줄 복열 볼 베어링과 트윈 테이퍼 롤러 베어링
- 용도에 따라, 무급유 상태로도 작동 가능
- 슬라이드 연결 시, 무제한의 길이로도 사용할 수 있어 자유로운 설계가 가능
- 랙 구동 캐리지 유닛 이용 가능
- 나사 하나로 베어링이 시스템에서 분리되므로, 신속하고 용이한 장착 및 교체 작업 가능
- 정확성 및 부드러운 주행이 요구되는 용도에 적합한 고정밀 연마급 슬라이드와 저렴한 비용에 일반적인 용도로 사용할 수 있는 커머셜 타입 슬라이드 모두 이용 가능
- 어떠한 면/방향으로도 자유롭게 사용 가능
제품 구성부품
CAD 도면
베어링 크기 및 부하 용량
이 도표는 적용 유형별로 사용가능한 베어링의 크기 및 부하 용량에 대한 기본적인 정보를 제공합니다.
관련 비디오

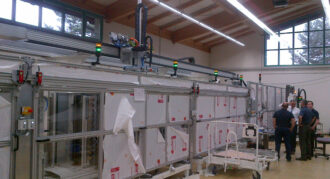

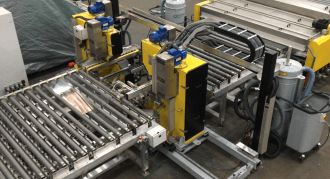

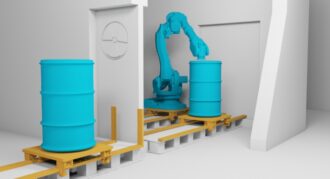

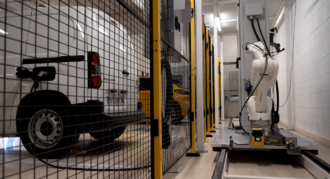

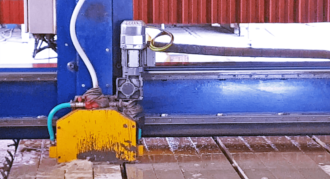

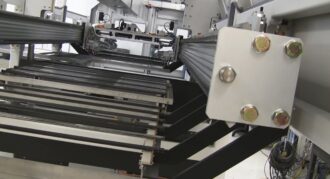

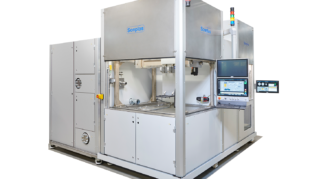

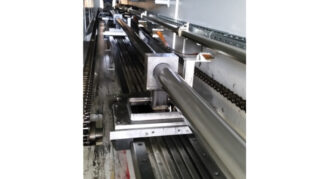

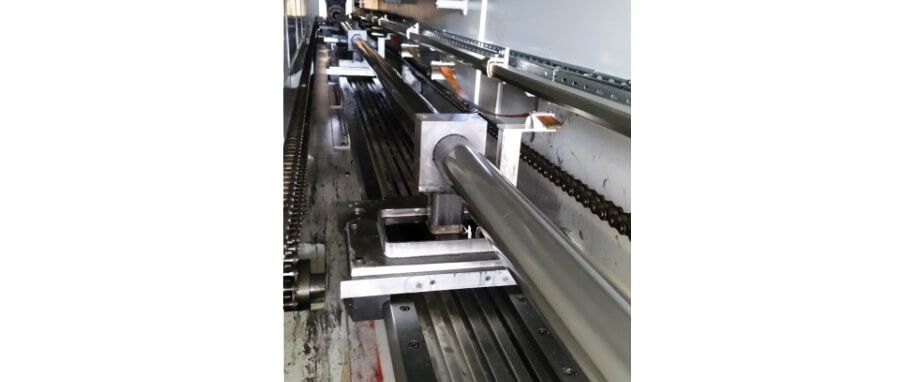

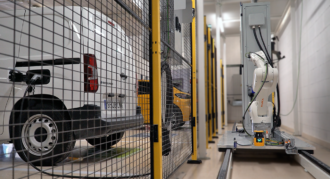

관련 사례 연구 & 기사
