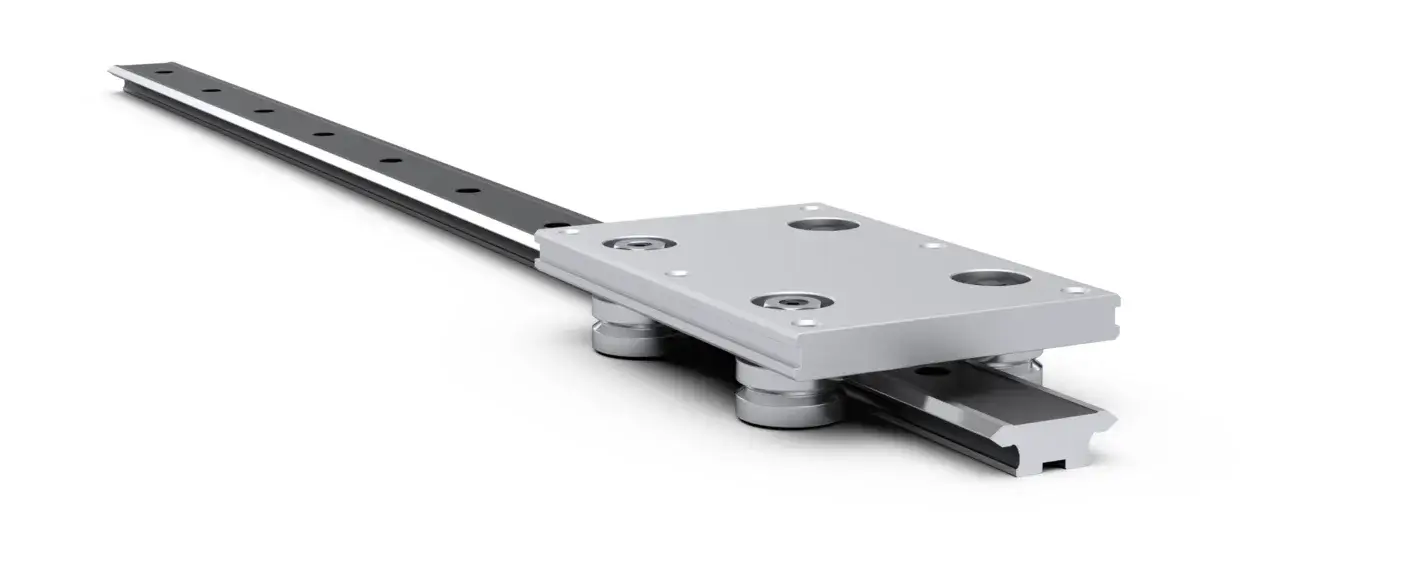

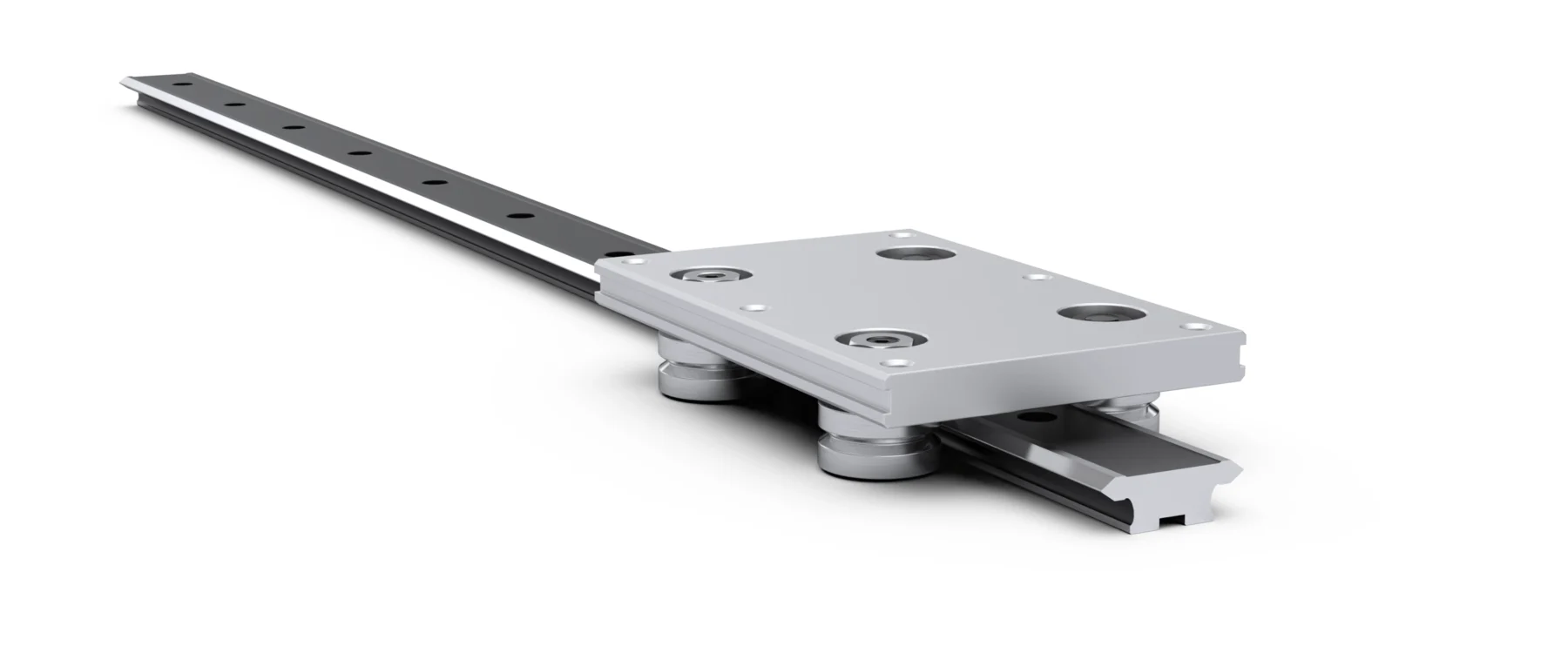

GV3 – 리니어 가이드 시스템
×
CAD 모델을 다운로드할 포털을 선택하십시오. GV3 – 리니어 가이드 시스템 CAD 모델
로드(부하): 최대 10kN
고속: 최대 10m/s
낮은 유지보수
무제한 길이 가능
긴 시스템 수명
거친 작업환경에서도 원활한 작동 보장
저소음 및 부드러운 주행

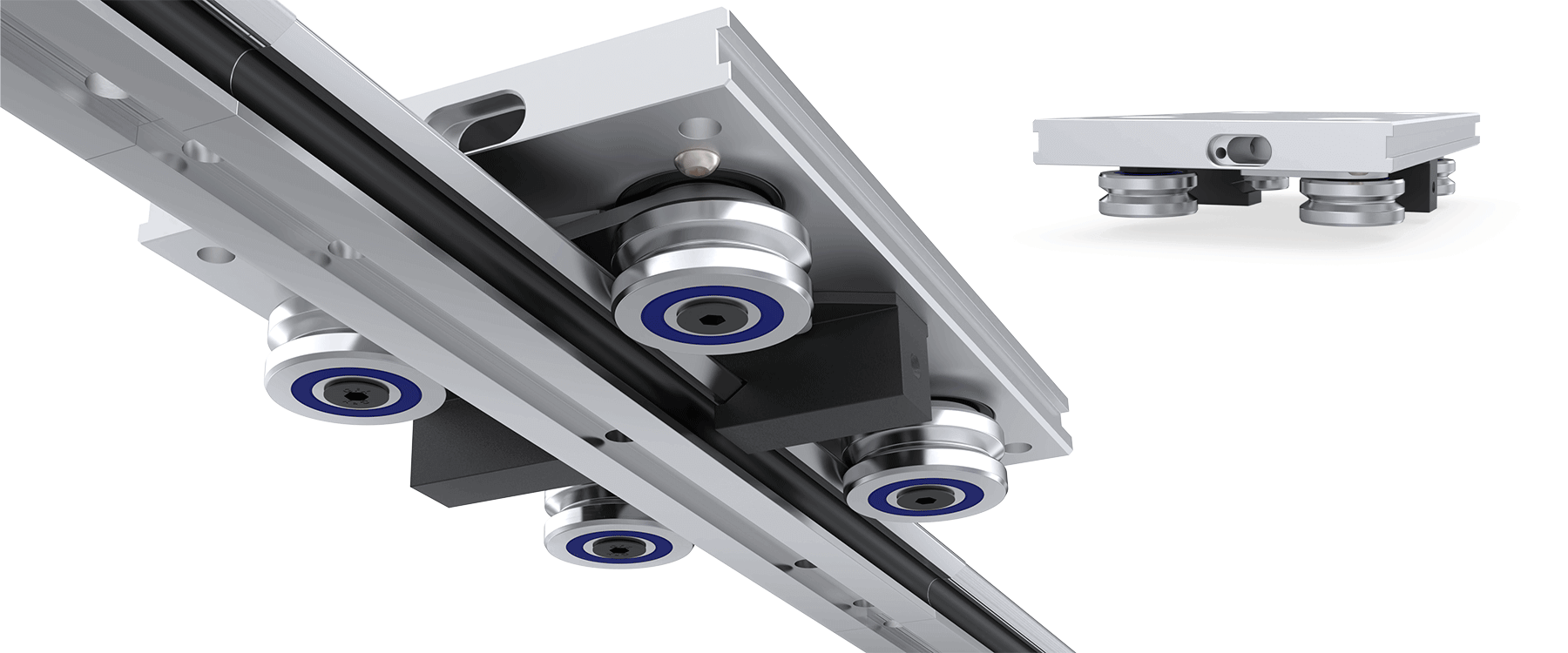

셀프-정렬 시스템
다양한 요구의 자동화 및 리니어 어플리케이션을 지원하도록 설계된 매우 안정적이고도 내구성이 강한 만능 리니어 모션 시스템.
부드럽고, 빠르며 안정적인 GV3 – V 가이드 기술을 기반으로 한 GV3는 오랜 수명과 낮은 유지보수, 향상된 생산성을 제공하여 시간과 비용을 모두 절약해주는 제품y.

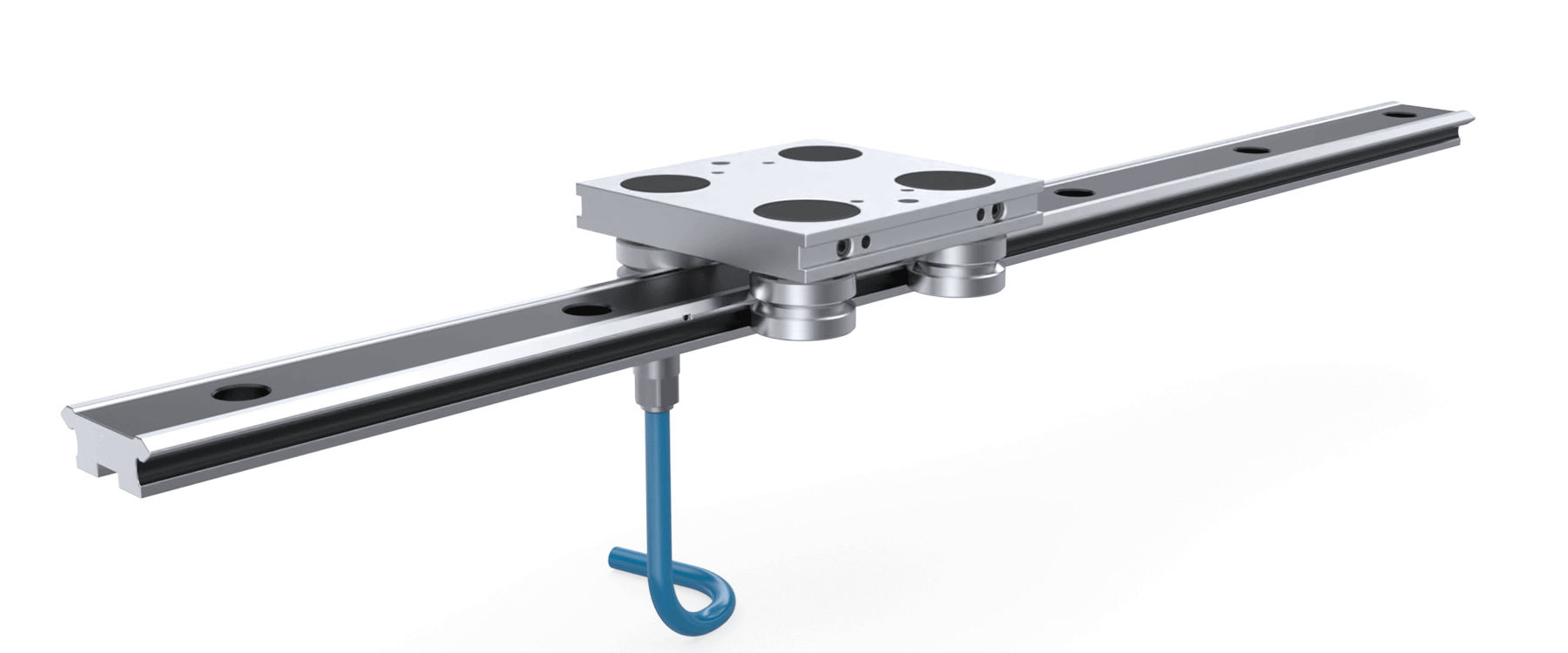

믿고 맡길 수 있는 GV3 – 우수한 재료와 경화 처리된 V 에지 및 내부 윤활이 되어있는 베어링을 통해 시스템의 유지보수가 사실상 거의 필요하지 않은 제품e.

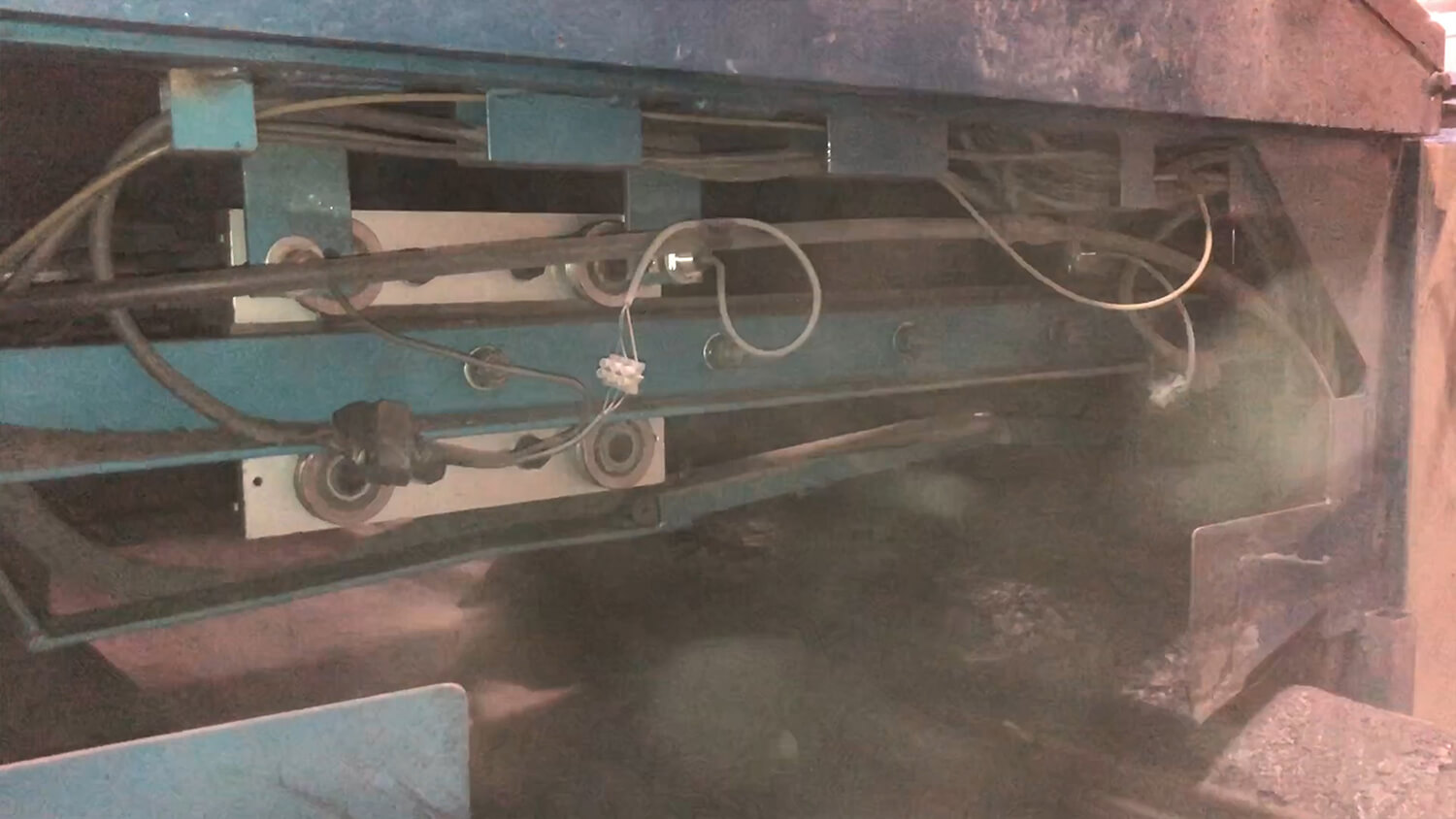

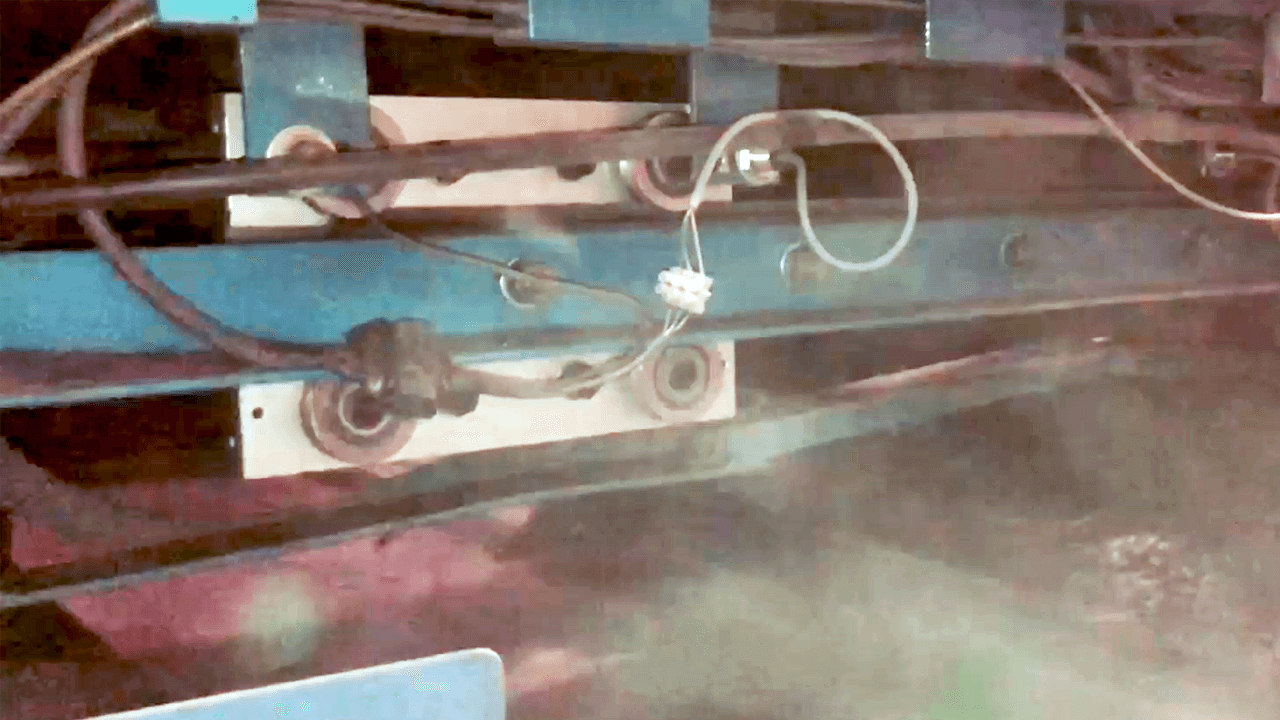

까다로운 작업환경에 적합한 GV3 – 이물질을 제거해주는 독특한 와이핑 기능으로 기계의 안정적인 작동을 유지해주는 제품
다양한 옵션과 뛰어난 유연성을 갖춘 GV3 – 단품 및 완전 조립형태로 모두 사용 가능

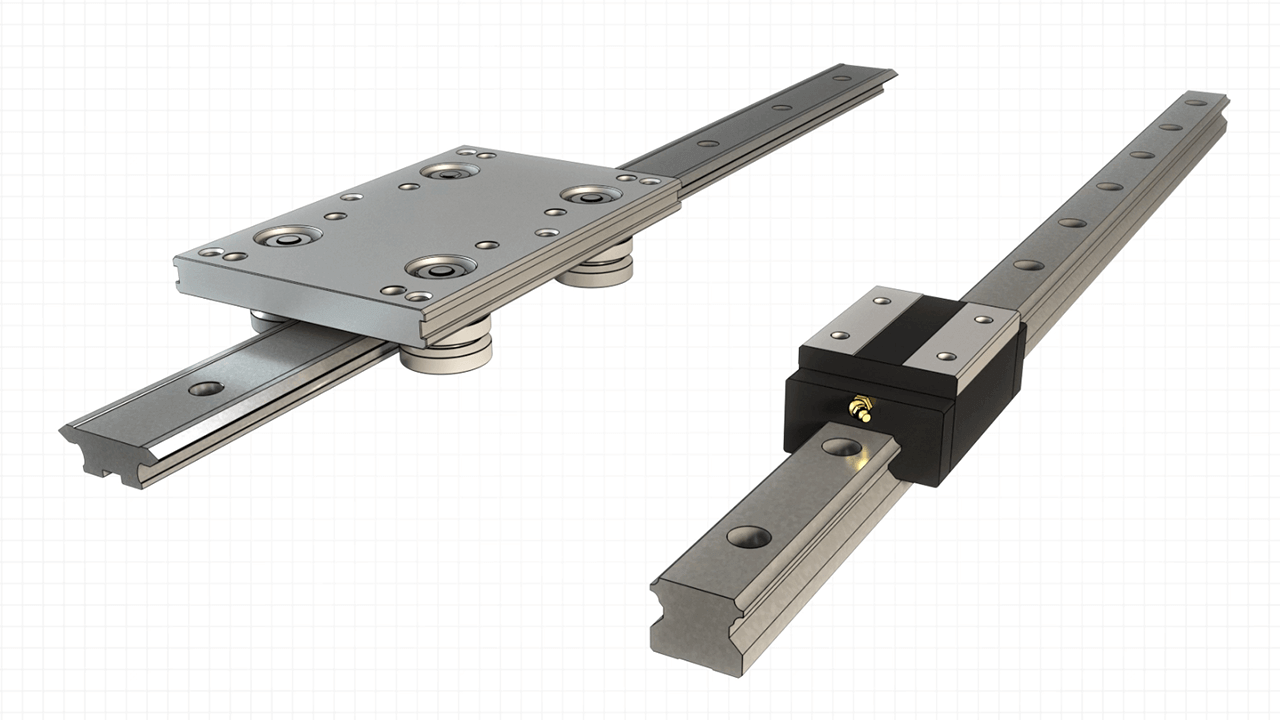

부품의 교체 대신 조정 기능의 GV3 – 리니어 베어링을 교체하는 대신 조정작업이 가능하므로 유지관리 비용을 절감해주는 제품
- GV3는 가장 조용하고 빠른 리니어 시스템 중 하나로, 최대 10 m/s의 속도를 제공하여 더 높은 처리량을 제공한다
- GV3는 어느 면이나 방향에서도 작동이 가능하므로 기계의 구축 시 제약이 없다
- 하중 방향은 캐리지의 상부나 하부, 각 측면에서 방사형이나 축 방향 모두 가능하다

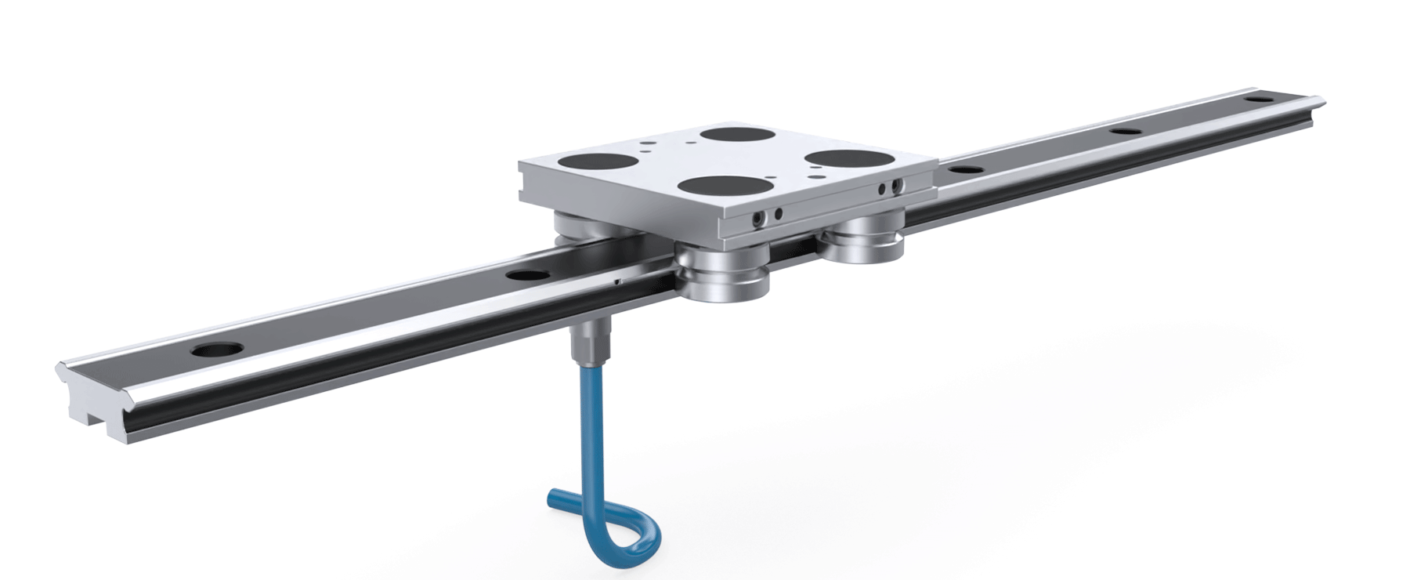

- GV3는 필요에 따라, 비윤활 상태로도 작동이 가능하다

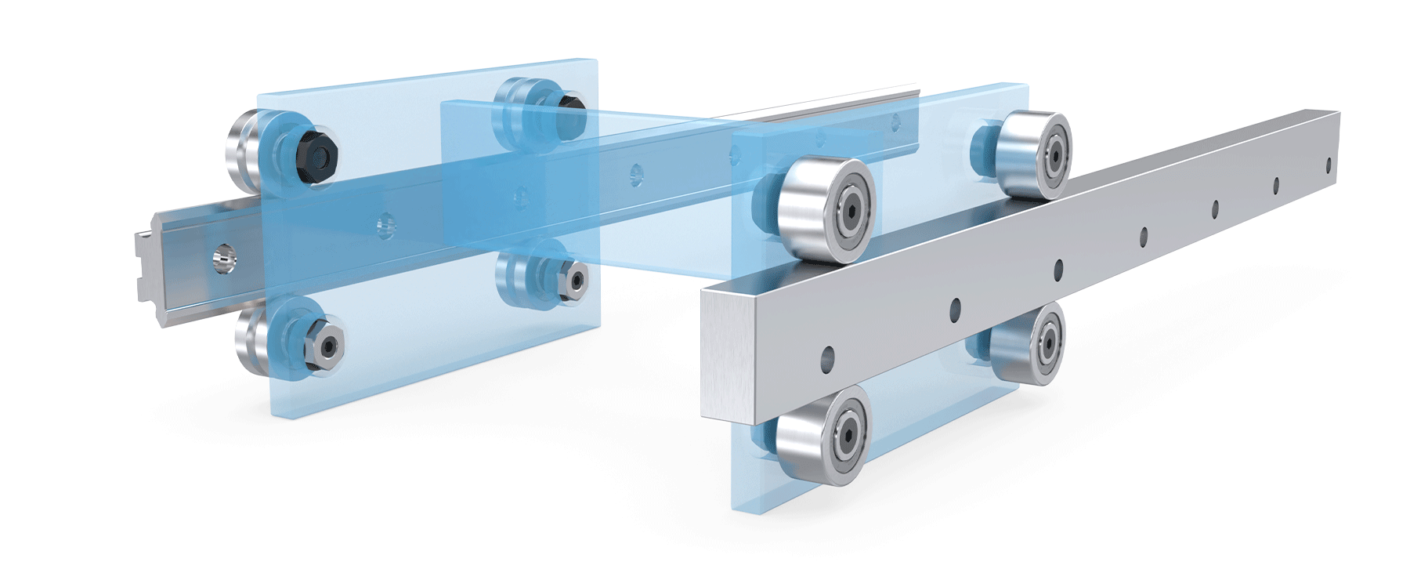

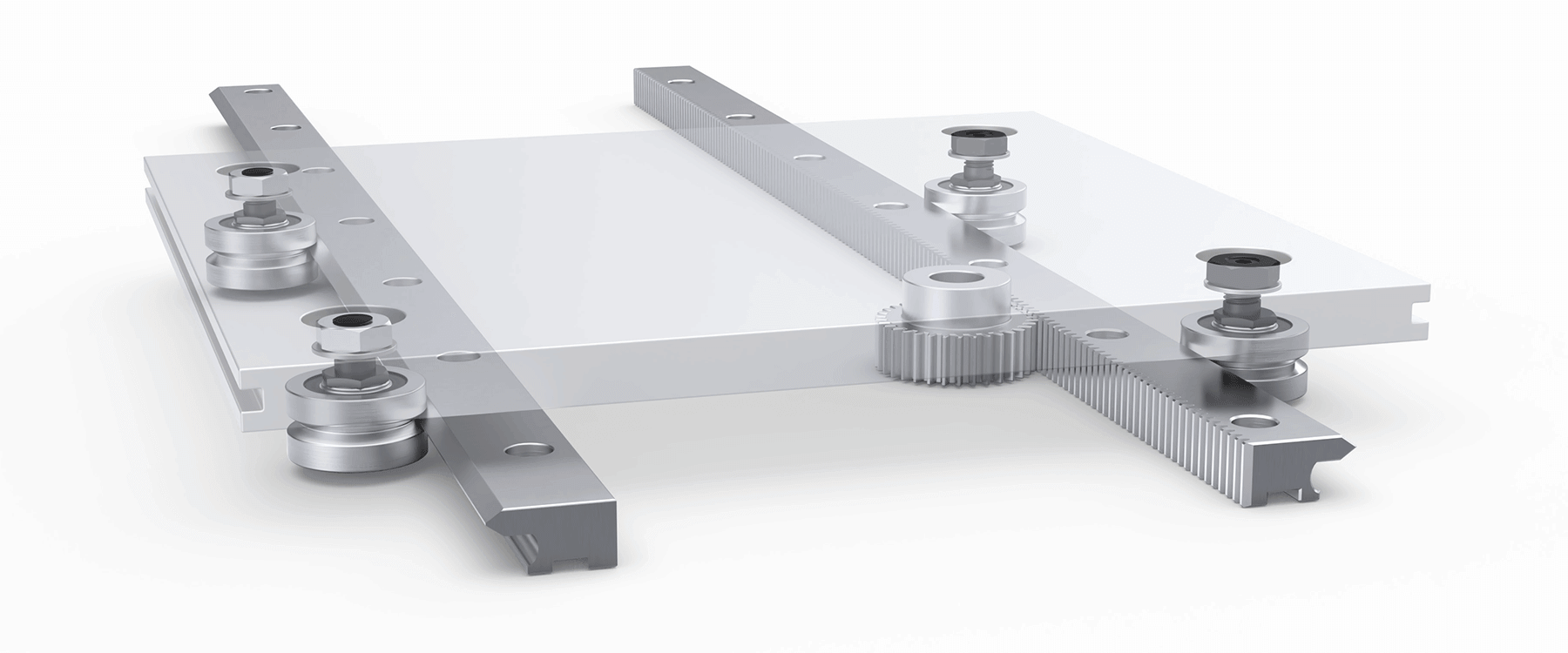

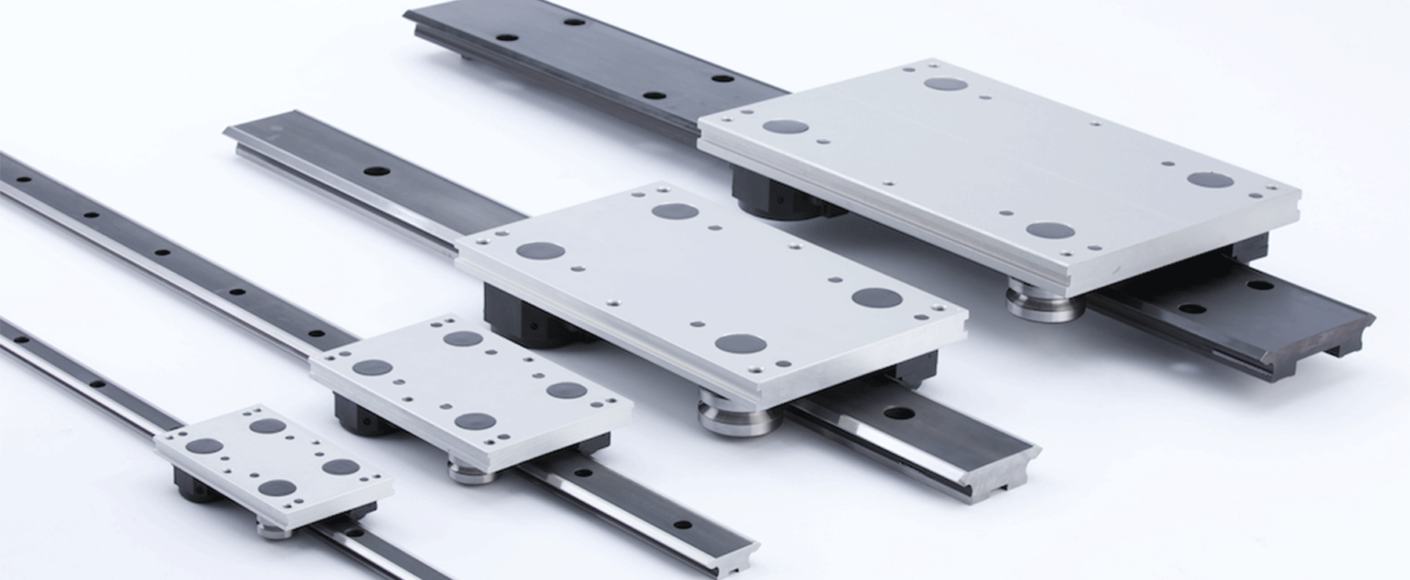

- 싱글 또는 더블 에지 옵션, 일반 플랫 슬라이드 및 간단한 설치를 도와줄 스페이서가 장착된 슬라이드를 포함하여 총 12개의 표준 규격 슬라이드가 제공된다
- 슬라이드는 세 가지 정밀 등급으로 제공되므로, 예산에 따라 최적의 성능을 실현해줄 시스템을 선택할 수 있다
- 트윈 베어링은 용이한 설치 및 부드러운 주행을 가능하게 해주며, 복열 베어링은 축 방향 및 방사 방향 용량을 최대치로 높여준다

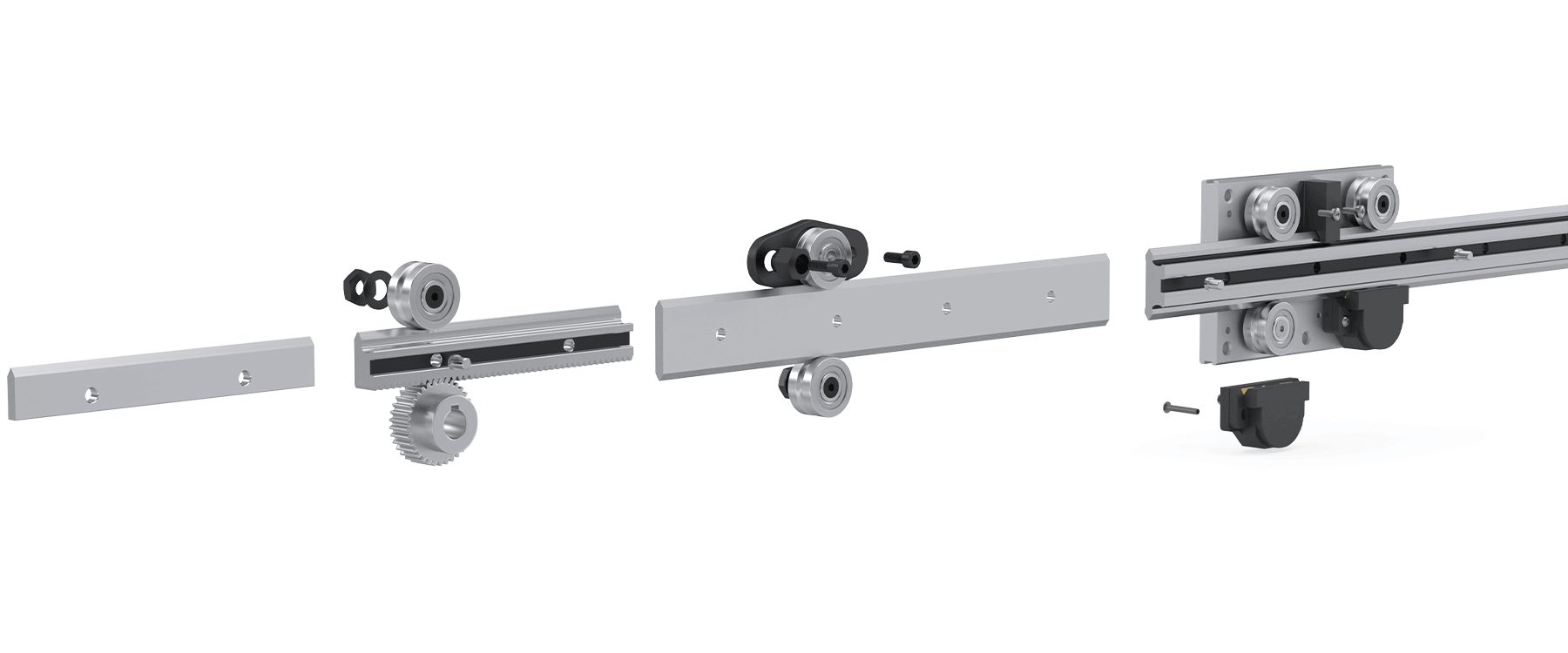

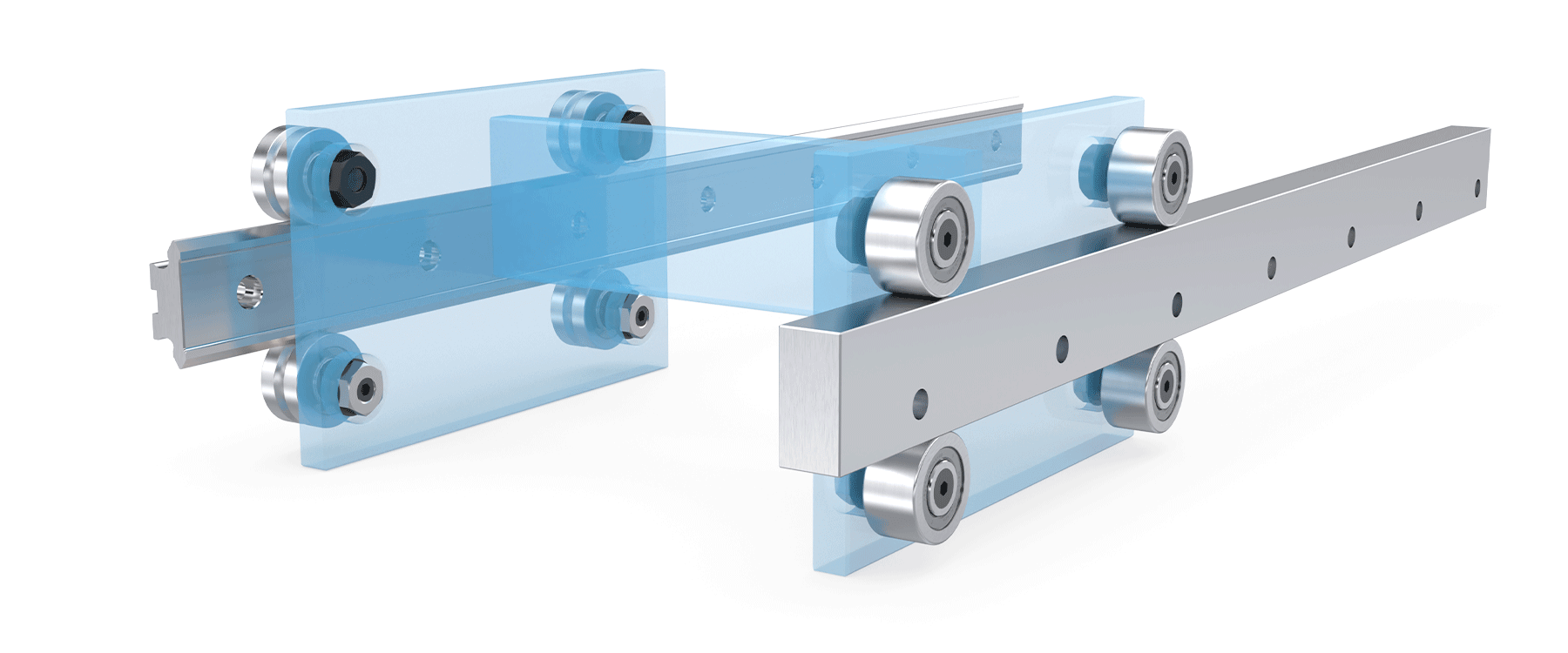

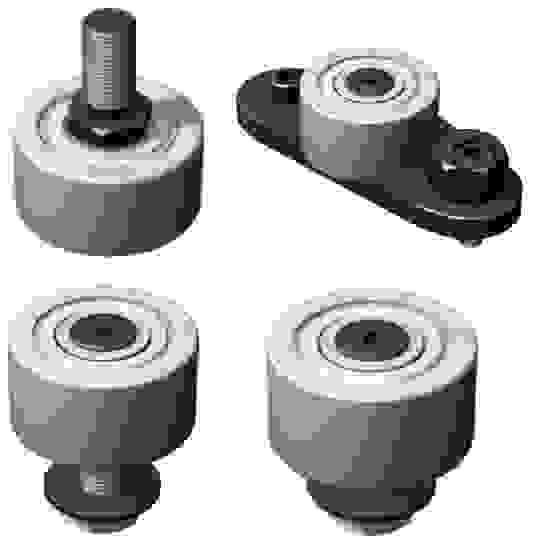

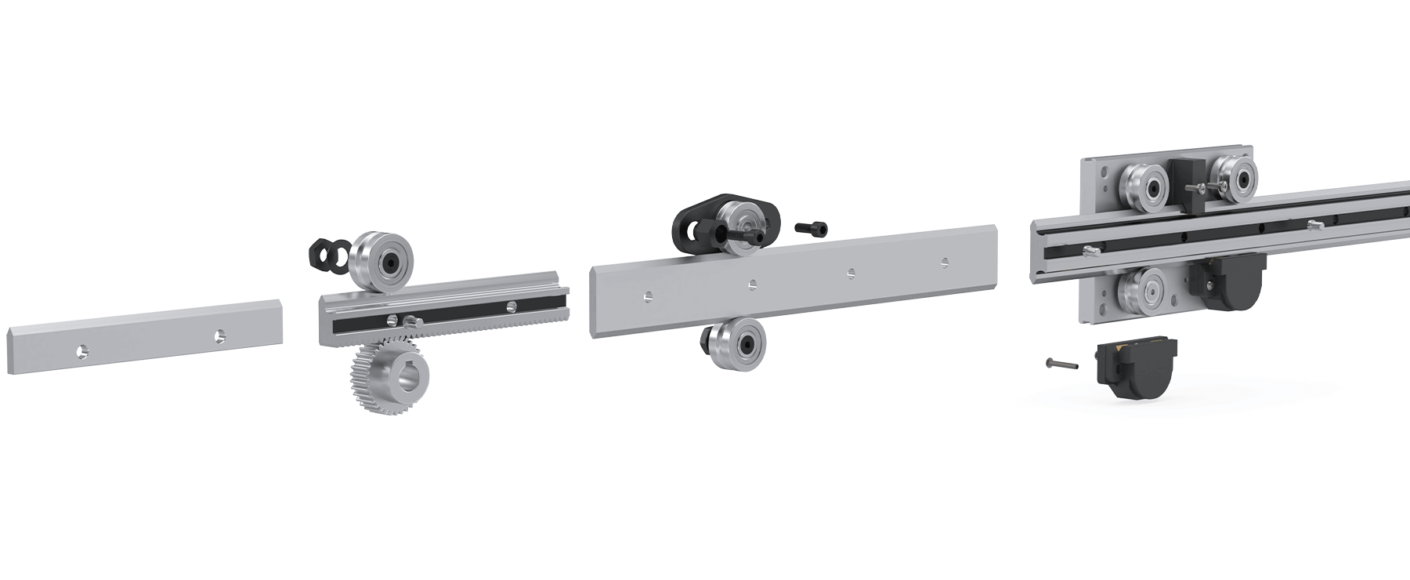

제품 구성부품
CAD 도면

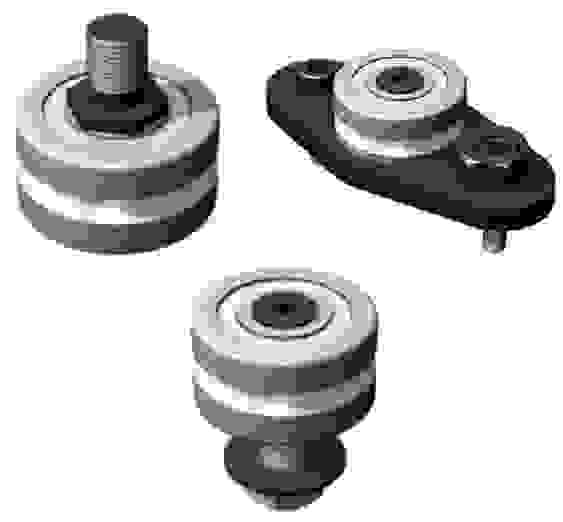

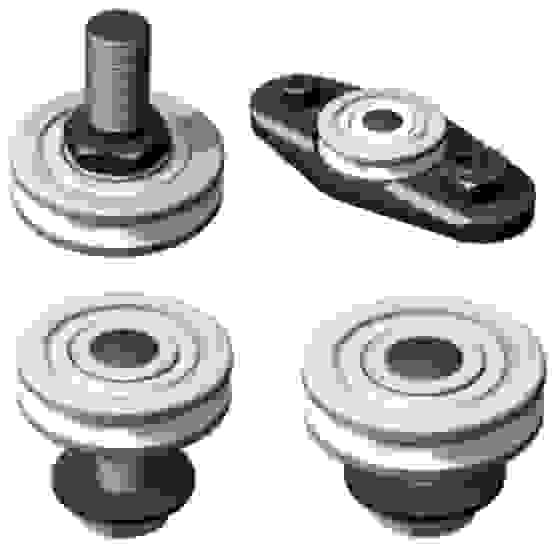

베어링 크기 및 부하 용량
이 도표는 적용 유형별로 사용가능한 베어링의 크기 및 부하 용량에 대한 기본적인 정보를 제공합니다.

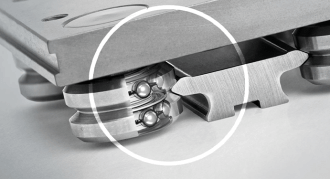

관련 비디오

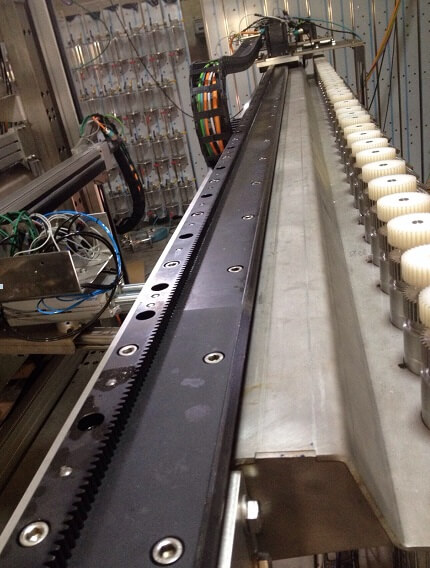

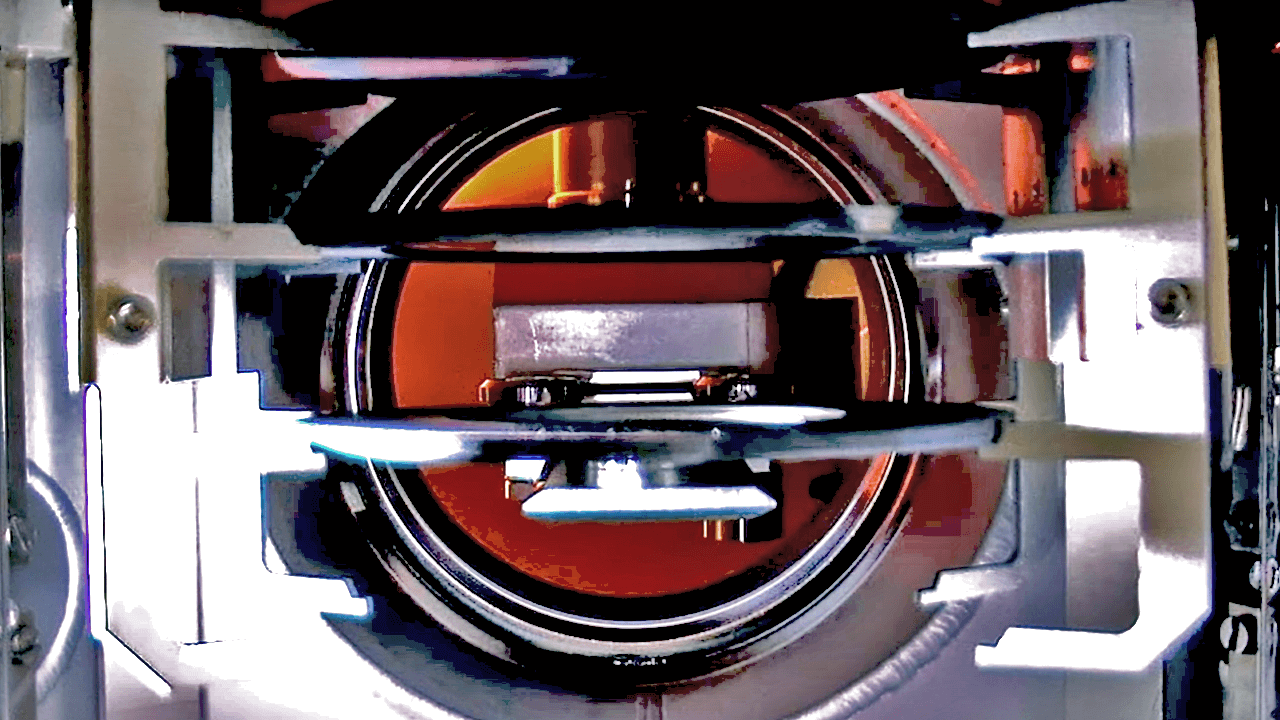

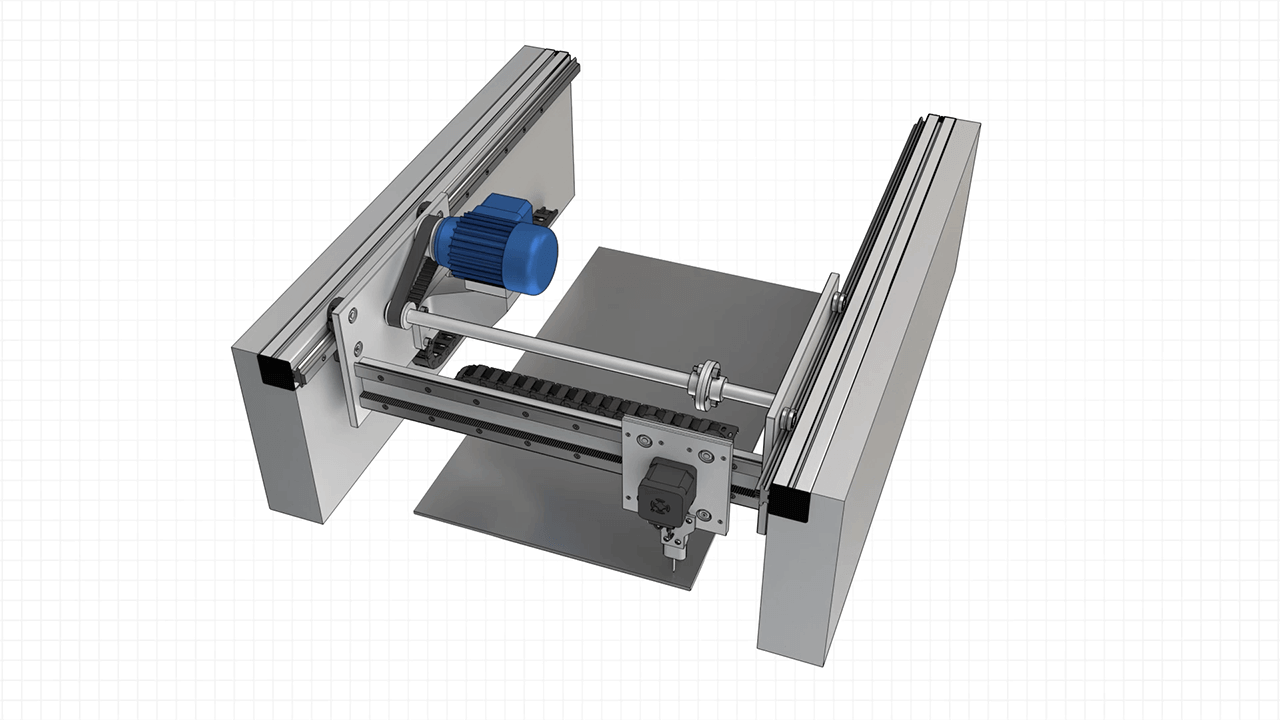

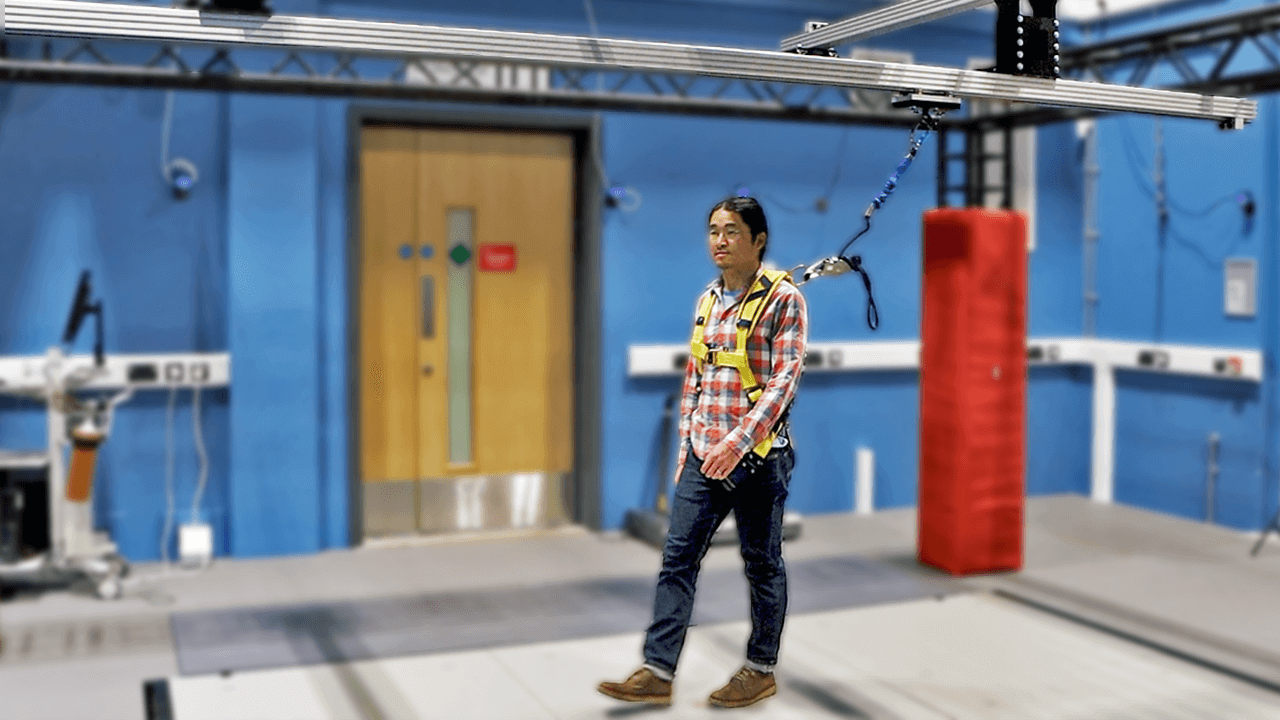

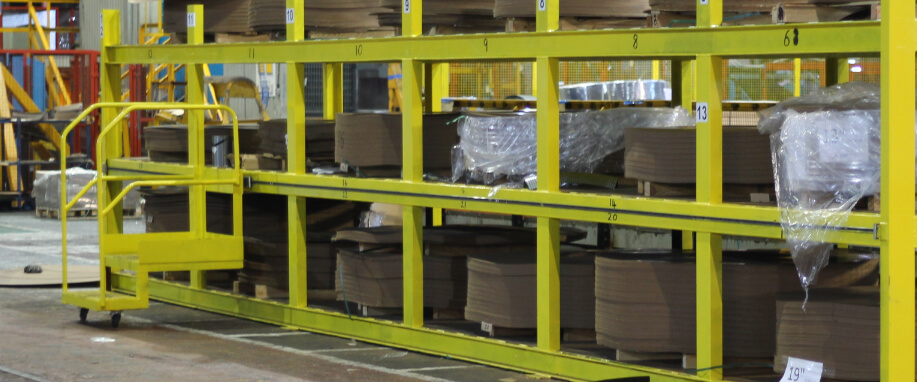

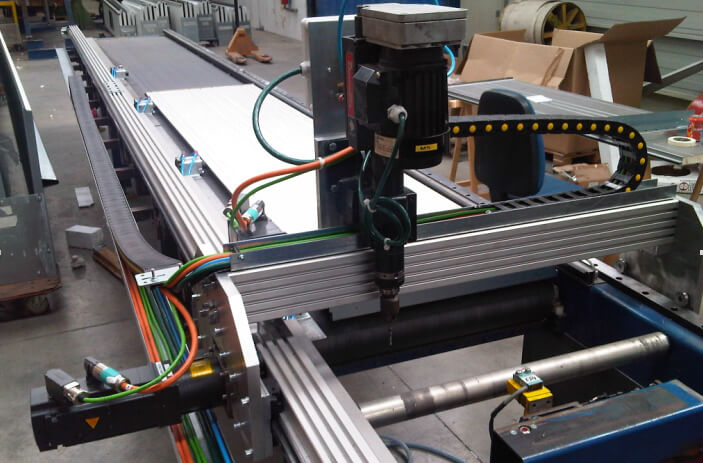

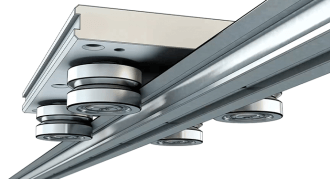

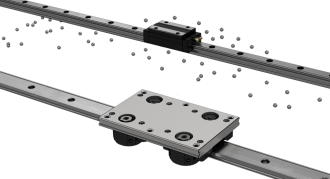

관련 사례 연구 & 기사
