Deimos의 예술작품 회전기계 설치
산업:
문화
특수 목적의 기계 제작업체인 Deimos s.r.o.는 프라하 중심에 있는 유네스코 사이트에서 관람객들에게 예술 작품을 보여주기 위한 구조물의 바닥을 회전시켜야 하는 과제를 안고 있었습니다.

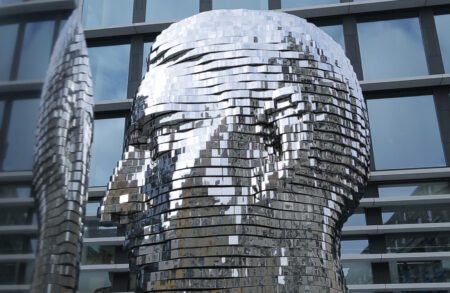

체코의 조각가인 David Cerny가 설계한 전 세계적으로 유명한 작가인 Franz Kafka의 조각상의 얼굴이 바닥에 42개의 조각으로 쪼개졌다가 다시 어느 한 순간에 모두 모여 이 작가의 얼굴을 완전한 모습으로 보여주어야 하는 과제였습니다. Deimos는 바닥에 대형 써포트(지지) 베어링 역할을 해줄 회전 시스템이 필요했는데, 산화방지 제품에다 구동이 쉬운 시스템을 원했습니다. 처음에는 직경이 매우 큰 써포트 베어링을 사용하여 그보다 작은 사이즈의 베어링들이 적절한 하중 케파를 갖게 하고, 드라이브를 취부하여 구동하며 뛰어난 견고함을 제공할 계획이었습니다.
또한, 전체적인 구조물을 매우 타이트한 시간 안에 하나로 모아야 한다는 조건으로 인해, 설치가 용이한 시스템을 만드는 것이 가장 중요한 요인이었습니다.
해결책
총 41개의 스테인레스 스틸 타입의 HDRT 링. 1.656m 직경의 링 40개와 구동을 위해 더 큰 링에 물리도록 가공한 8 모드 짜리 기어가 달린 0.896m직경의 링 1개. 더 작은 링에는 4 모드 짜리 사용. 각각의 링은 64 규격의 V 베어링 6개가 사용되었으며, 각 베어링에는 유지보수가 거의 필요 없는 캡 와이퍼도 함께 장착하여 공급하였습니다. 부드러운 모션을 위해, 각각의 링은 편심 스터드 상에 4개의 베어링을 취부하여, 조립 시 시스템 플레이가 있을 때 빼서 조정할 수 있도록 했습니다.
제공품목
HDRE1656G8SS – 40개, HDRE896G4SS – 1개, THJR64 베어링 – 246개, CW64 캡 와이퍼 – 246개
결과
구조물 내에서 별도의 유지보수 작업도 필요 없고, 날씨와도 무관하게 작동이 가능한 해결책으로써 설치도 용이합니다. 시스템이 오랜 수명과 높은 산화방지 수준을 요구하는 경우에는, HDRE 링에 쓰이는 제품들을 선택하는 것이 매우 중요합니다. 또한 링 표면 처리에도 각별히 신경을 써서 작업하였습니다. V 테크놀로지는 아주 적은 양의 윤활유만으로도 효과가 뛰어나며, 바닥의 위치를 봐도 수천 번의 회전에도 굳이 재급유를 해줄 필요는 없을 것으로 보입니다.
“HepcoMotion은 우리가 필요로 하는 부드러운 모션을 가능하게 해줄 특수한 기술력을 가진 유일한 공급업체였습니다. 41개의 링 납기 또한 매우 신속하였습니다.”
